USAXS/SAXS BL10U ビームライン
当サイトの情報を無断で転載、複製、改変等を行うことを禁止いたします。
基本情報
| エネルギー | 8.33～18.3 keV |
| フラックス |
約1.3×1011photons/s (8.33 keV時) ※2結晶分光器のDetuneおよびスリットでのビーム成形時の実測値 |
| ビームサイズ | 約200 ㎛(H) X 約200 ㎛(V) |
| カメラ長 |
USAXS：約 9.5 m SAXS ：約 2.0 m |
| qレンジ |
USAXS：0.0080～0.22 ㎚-1(8.3 keV時) SAXS ：0.0400～1.00 ㎚-1(8.3 keV時) |
| 検出器 | PILATUS 300K-W(ピクセルサイズ 172 ㎛) |

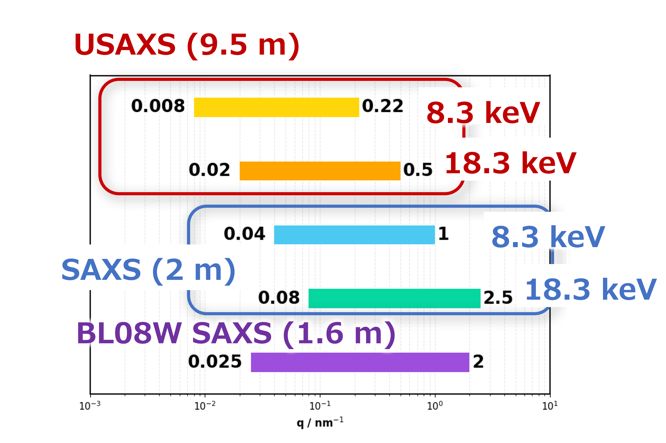

測定可能なｑレンジ
レイアウト

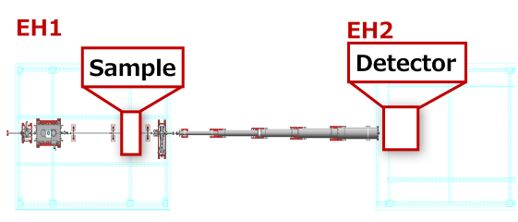

・USAXSセットアップ
|

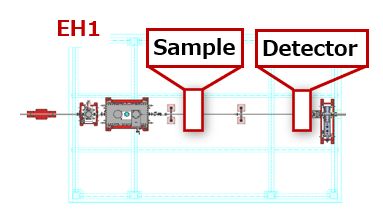

・SAXSセットアップ
|

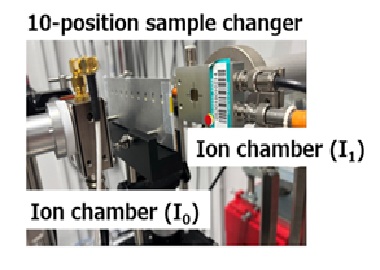

・サンプルステージ
|

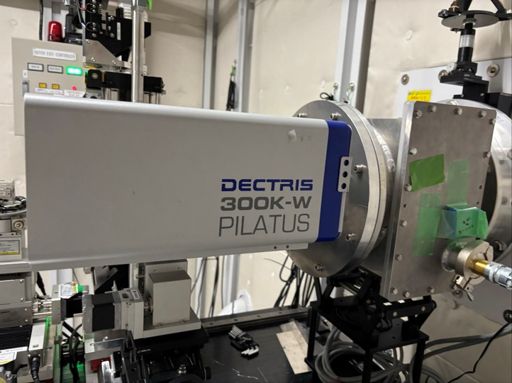

・検出器 (PILATUS300K-W)
|
測定事例

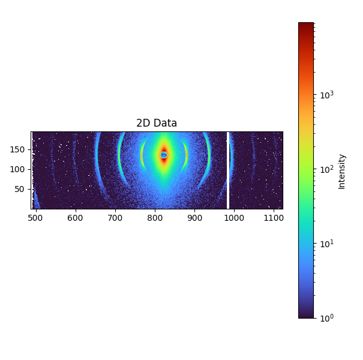

・・コラーゲン 露光時間 10 s
|

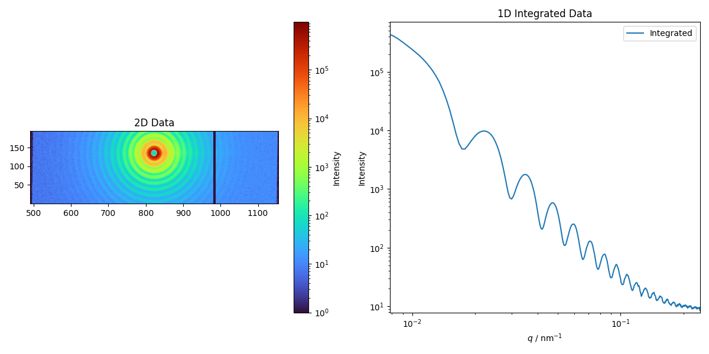

・SiO2 ナノ粒子( 500 ㎚)分散液 露光時間 60 s
|
