主な測定法

• 白色X線ＣＴ 【高分解能CTの運用について】
• 白色X線イメージング
• 4D-CT（アドバンスト測定） 【コアリションコンファレンスでの講義資料】
  ※上記講義資料は2023年12月5日時点のものであり、その後一部の技術情報は 更新されている場合がありますのでご注意ください。


概要

マルチポールウィグラーを光源とし、4 keV～30 keVの白色のX線ビームを使用できるビームラインです。
(4keV以下はBe窓、30keV以上は平面ミラーでカットしています。)
最大で幅 50 mm、高さ 4 mm程度のビームを利用できます。
実験ハッチの上流部には標準測定セットアップとして白色X線CT装置が導入されています。

ハッチ下流部はフリースペースとなっており、通常の3D-CTに時間軸を加えた4D-CTが利用可能です。 4D-CTはアドバンスト測定ですので、SRIS矢代航教授へご相談ください。

ハッチ内への装置の持ち込みや調整に要する時間はビームタイムに含みます。

ビーム特性

エネルギー　

4～30keV白色(20 keV付近を最大強度とする連続スペクトル)

フラックス　

3.0 x 10¹⁶ cps　（計算値）

ビームサイズ　

最大 幅50 mm 高さ4 mm程度

ハッチの大きさ

光軸方向8 m、幅方向 5m、高さ4 m（3ｍ x 3m 高さ3.3mのフリースペースをユーザーが利用可能)

光源と光学系

5極マルチポールウィグラーを光源とし、平板ミラーにより上方にビームを反射しています。
ミラーのカットオフエネルギーは30keV付近です。

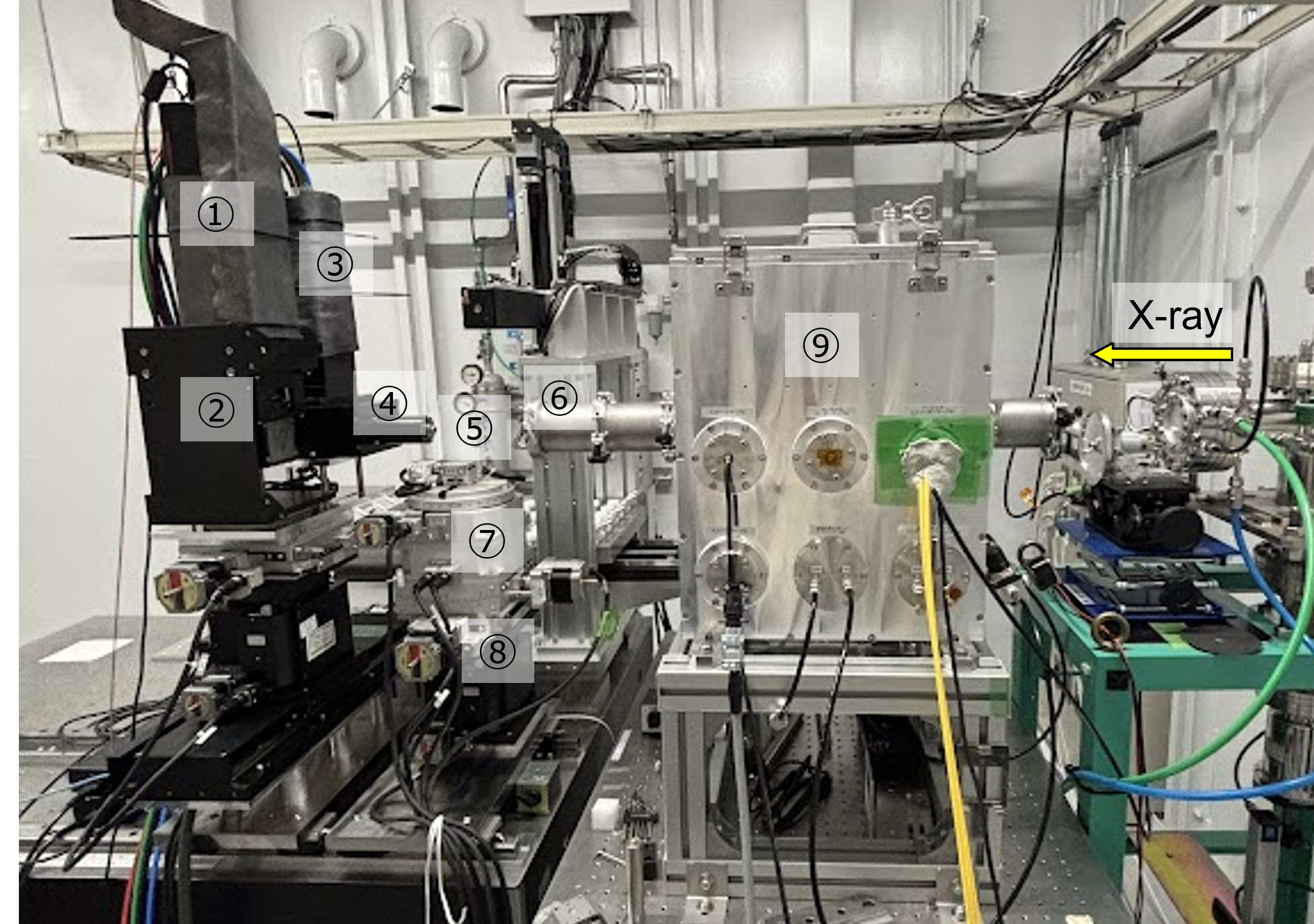

実験ステーション

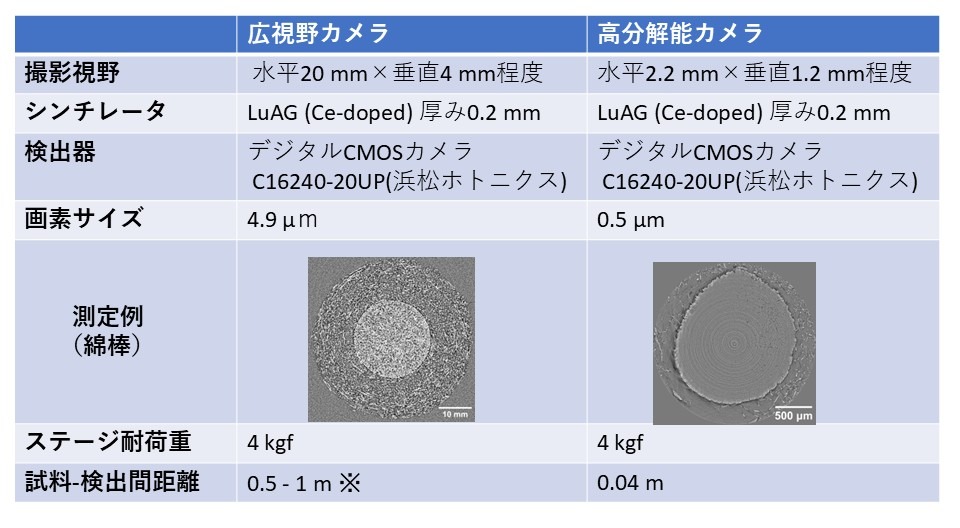

標準測定

【白色X線CT撮影装置】
　撮影視野：水平20mm×垂直4mm程度

　シンチレータ：LuAG (Ce-doped) 厚み0.2 mm

　検出器：デジタルCMOSカメラ C16240-20UP(浜松ホトニクス)

　カメラ画素サイズ：4.6 µm

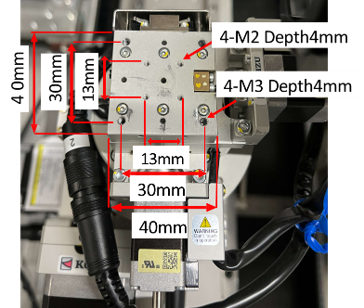

　ステージ耐荷重：4 kgf

　試料-検出器距離：0.15-1.0m

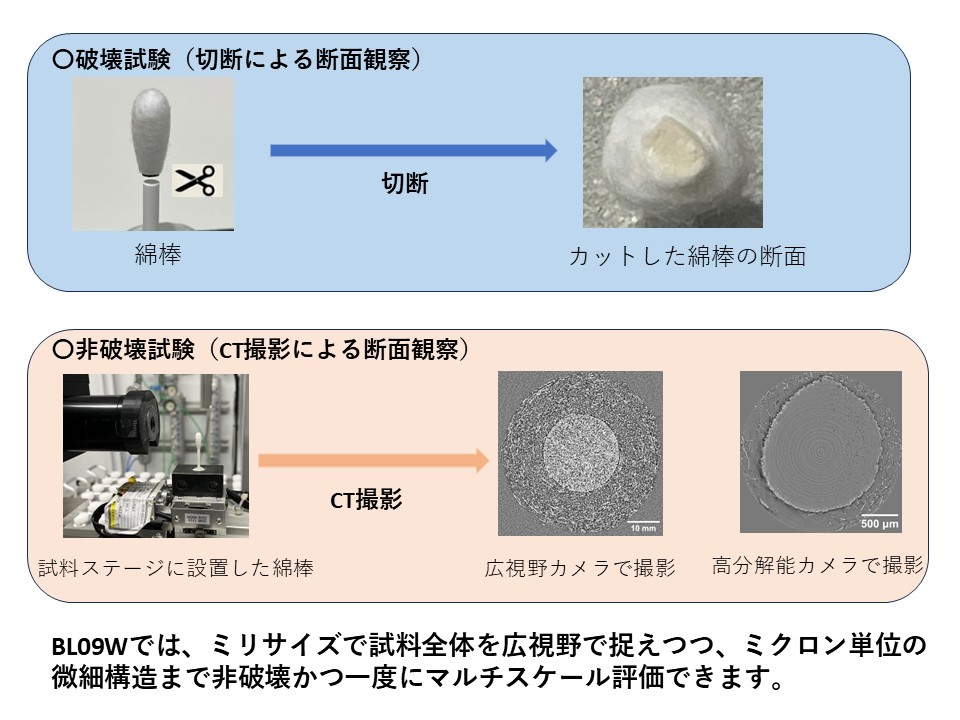

　試料と検出器の距離を大きくとることにより、屈折コントラストによる 輪郭強調イメージングが
可能です。

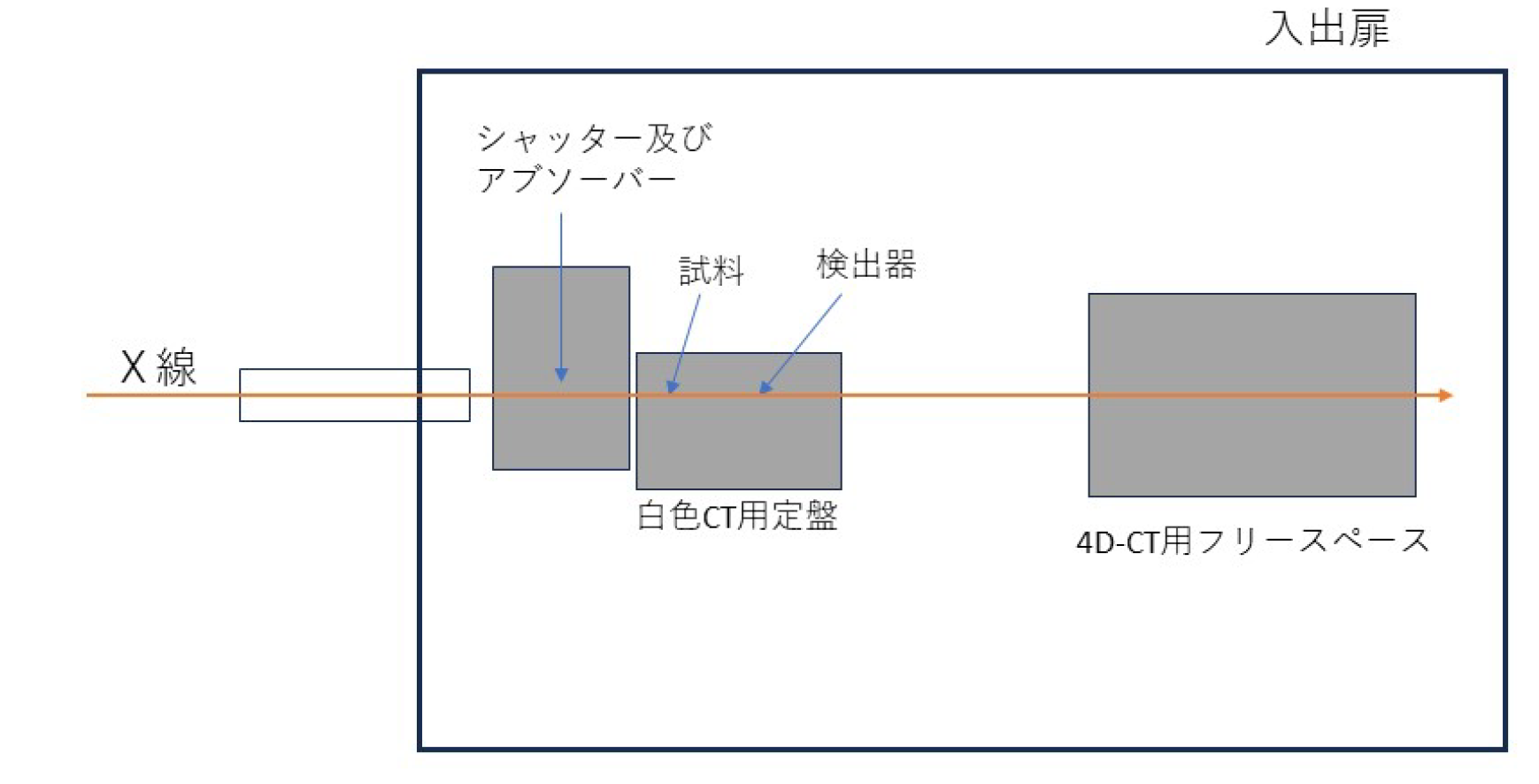

レイアウト

△クリックで拡大

測定時間とデータサイズ

標準測定1回あたり(180度スキャン、step0.1度、撮像枚数1800枚)
　測定時間：約15分
　データサイズ：約112 GB

　1シフト(8時間)で平均20サンプル程度の撮影が可能です。
　2TB以上のUSBストレージを持参ください。

BL09Wを利用したCT撮影の測定例

見えているのは雄しべ 花粉らしきものがあるのか？	試料： 木の花の蕾 露光時間：60ms／投影 投影数：1800（全体の撮影時間は５分程度）, 試料-検出器間距離：150mm X線エネルギー：白色X線（20mmのアルミアブソーバー使用） 画素サイズ：　5 μm	1枚目の拡大図に相当 （ビニング無し）	試料： 木の花の蕾 露光時間：60ms／投影 投影数：1800（全体の撮影時間は５分程度）, 試料-検出器間距離：150mm X線エネルギー：白色X線（20mmのアルミアブソーバー使用） 画素サイズ：　5 μm
	試料： どんぐり, 露光時間：60ms／投影 投影数：1800（全体の撮影時間は５分程度）, 試料-検出器間距離：150mm X線エネルギー：白色X線（20mmのアルミアブソーバー使用） 画素サイズ：　20 μm
	試料： 落花生 露光時間：60ms／投影 投影数：1800（全体の撮影時間は５分程度）, 試料-検出器間距離：150mm X線エネルギー：白色X線（20mmのアルミアブソーバー使用） 画素サイズ：　20 μm	落花生の撮像結果の別のスライスの部分（ビニング無し）	試料： 落花生 露光時間：60ms／投影 投影数：1800（全体の撮影時間は５分程度）, 試料-検出器間距離：150mm X線エネルギー：白色X線（20mmのアルミアブソーバー使用） 画素サイズ：　5 μm
