単色Ｘ線ＣＴ BL10U ビームライン
当サイトの情報を無断で転載、複製、改変等を行うことを禁止いたします。
基本情報
| 撮影視野 | 水平1ｍｍ垂直1mm程度 |
| 空間分解能 | 約1µｍ |
| 画素サイズ | 0.65µｍ |
| １試料あたりの測定時間 | 約10分 |
| １試料あたりのデータ容量 | 65GB (2 TB以上のUSBストレージを持参ください。) |
| エネルギー |
6keVから18.3keVの間で選択できます。 通常は8.3keVもしくは15keVから選択していただきます。 その他のエネルギーは別途相談となります。 |
| 試料の材質について |
試料はどの方向から見てもX線が透過することが必須です。 最も吸収の大きな方向で、透過率10%以上が確保されていることが望まれます。 各種物質の透過率は CXROのホームページ で調べることができます。 |
| 試料サイズ |
直径が1mm以下の円柱または1辺が1mm以下の四角柱、長さは10～50 mm程度で、
観察したい部分が下から10～15mmにあるのが理想です。 横幅が1mm以上の試料は、撮影視野からはみ出してしまうため、試料の位置合わせに 時間を要することや、試料によって良好な画像が得られない場合があります。 |

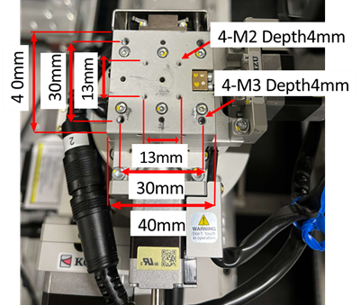

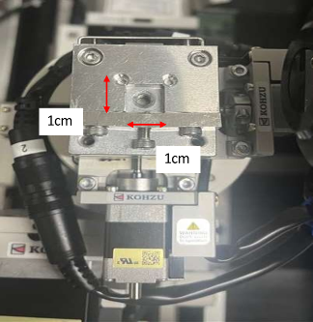

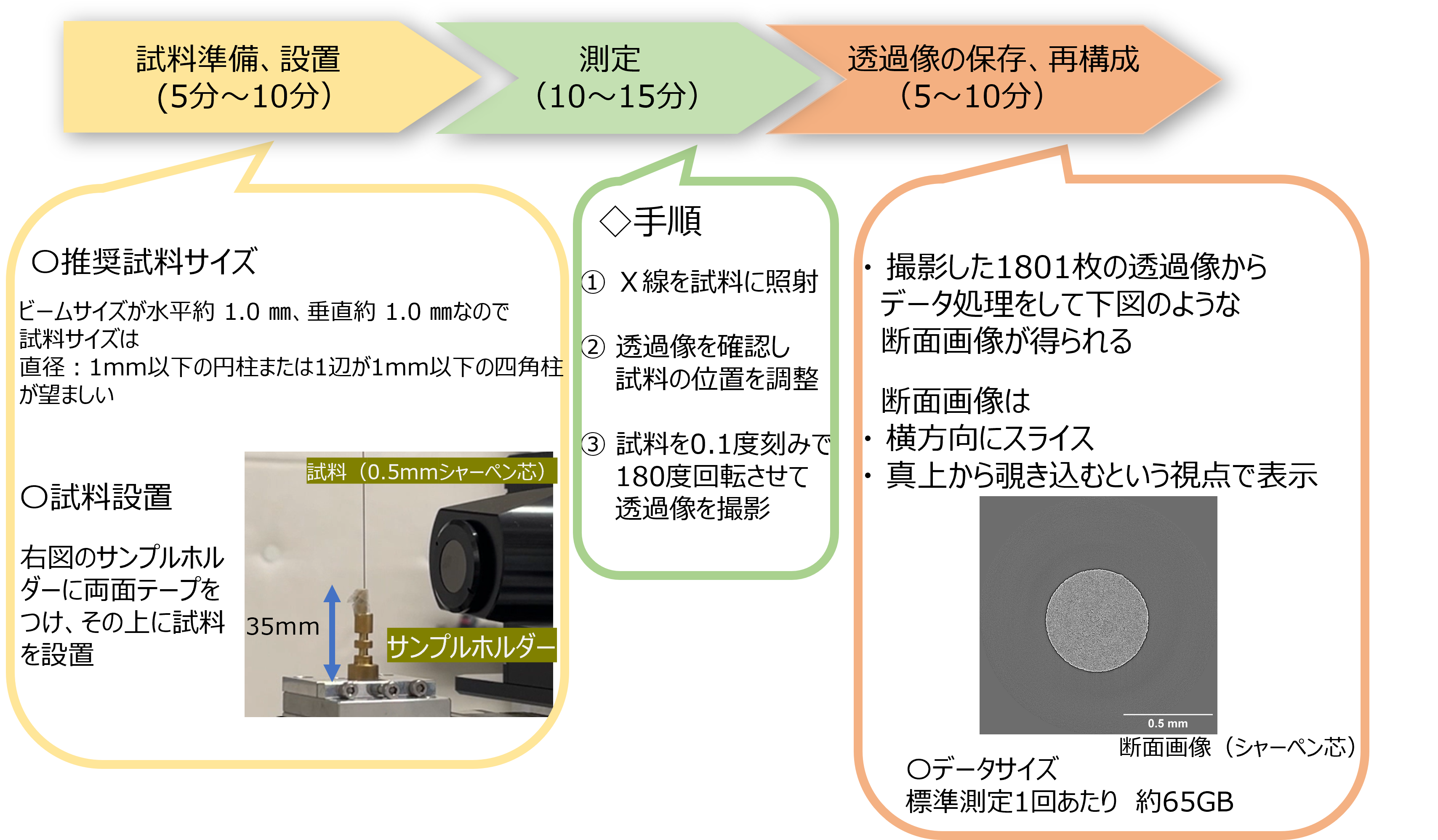

| サンプル固定法 | 一般的には円柱状のサンプルホルダーに両面テープなどで固定しますが、 他に粘土などの固定法があります。 |
| 測定方法 |
標準的な測定では、試料を0.1度刻みで180度回転させて撮影します。 撮影した1800枚の透過像から断層画像を再構成します。 |
| データ移行 |
データの持ち帰りに使用するストレージには、1000MB/s以上の転送速度を備えた
ソリッドステートドライブ(SSD)を推奨します。 500MB/s以下の低速SSDやハードディスクドライブ(HDD)を使用した場合、ビームタイム中に データのコピーが完了しない場合があります。 原則として予約したビームタイム以外はビームラインのＰＣを使用できません。 |

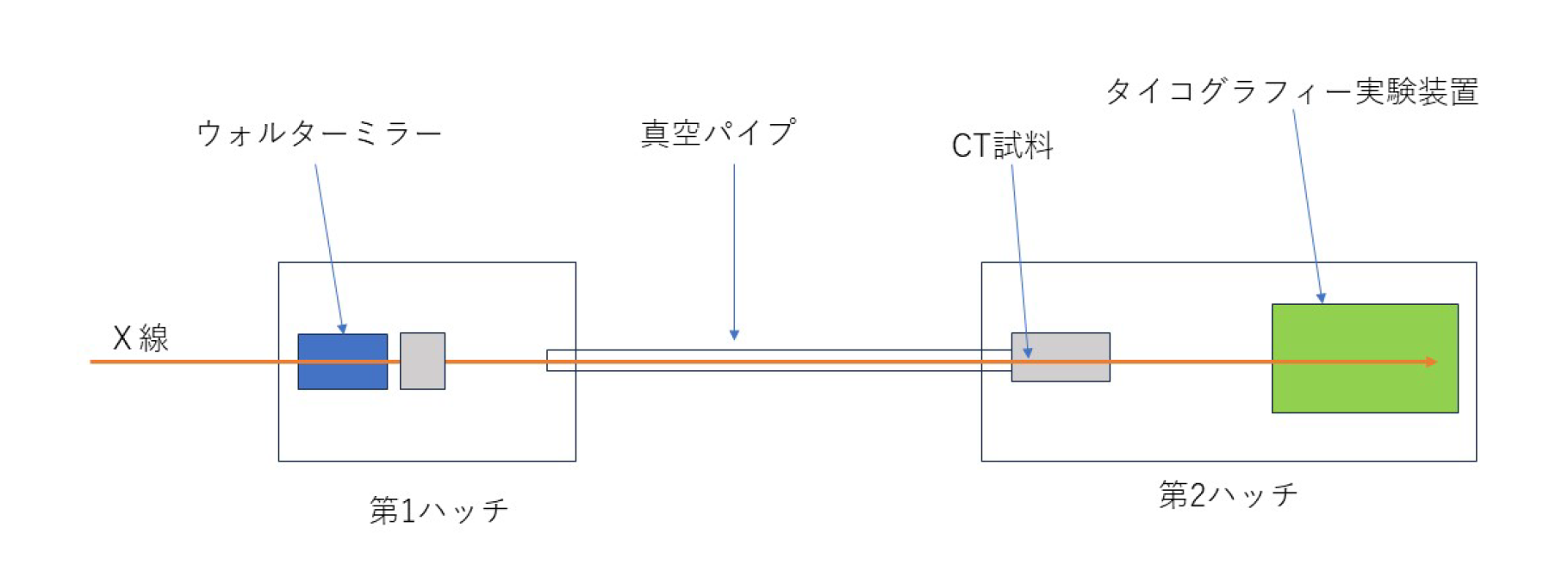

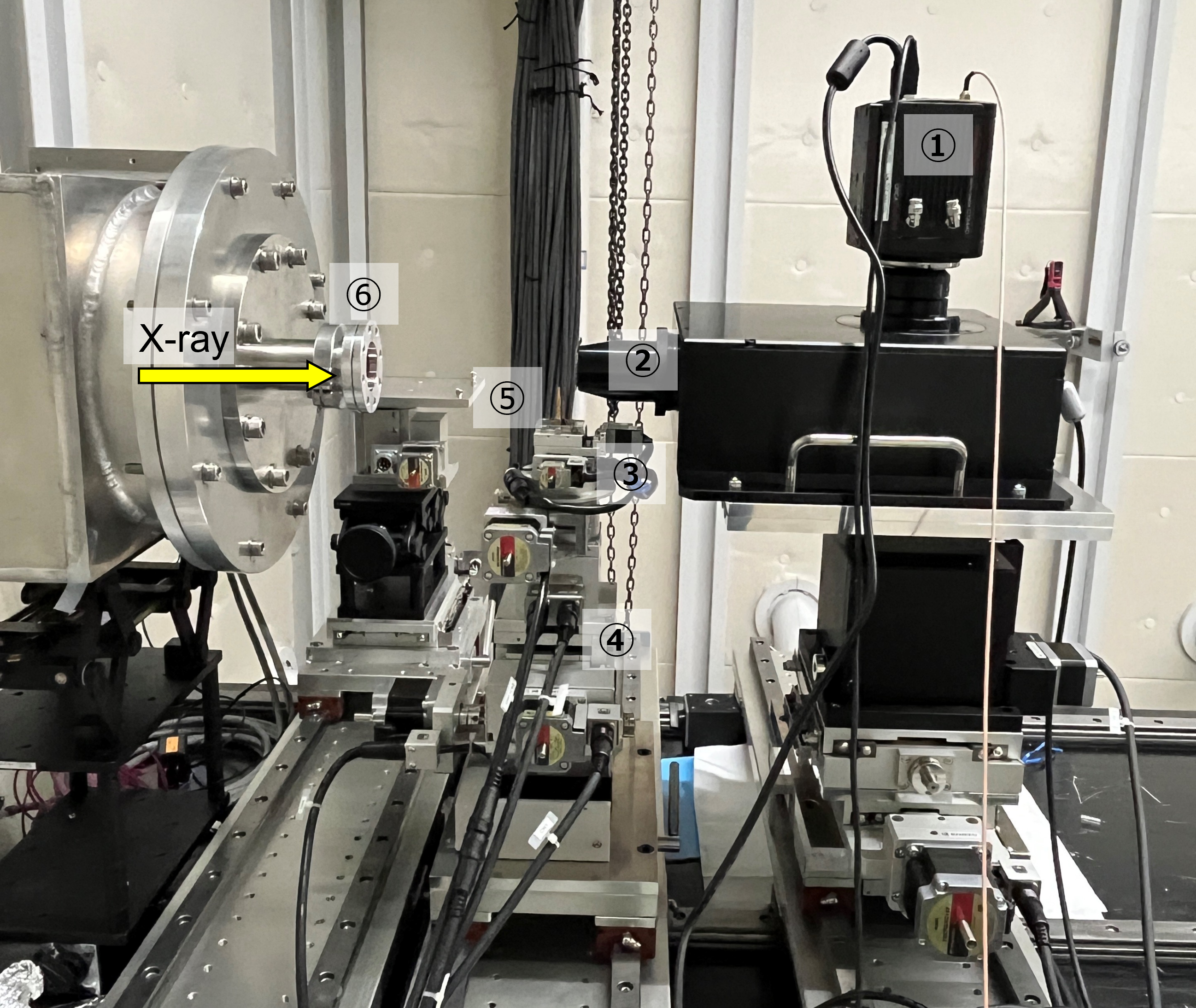

レイアウト

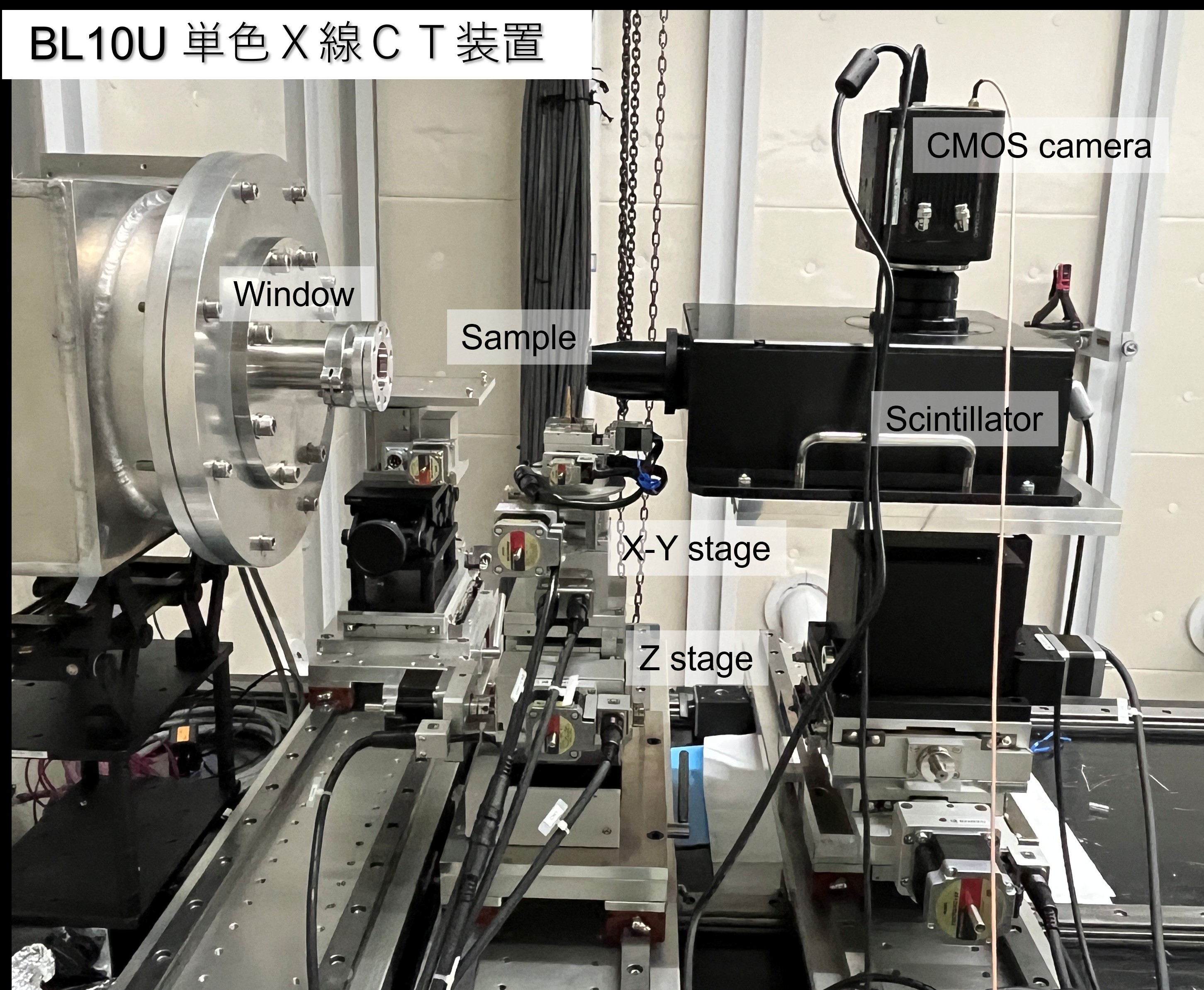

単色Ｘ線ＣＴ装置
|
|
測定例
|
|
|
|
|

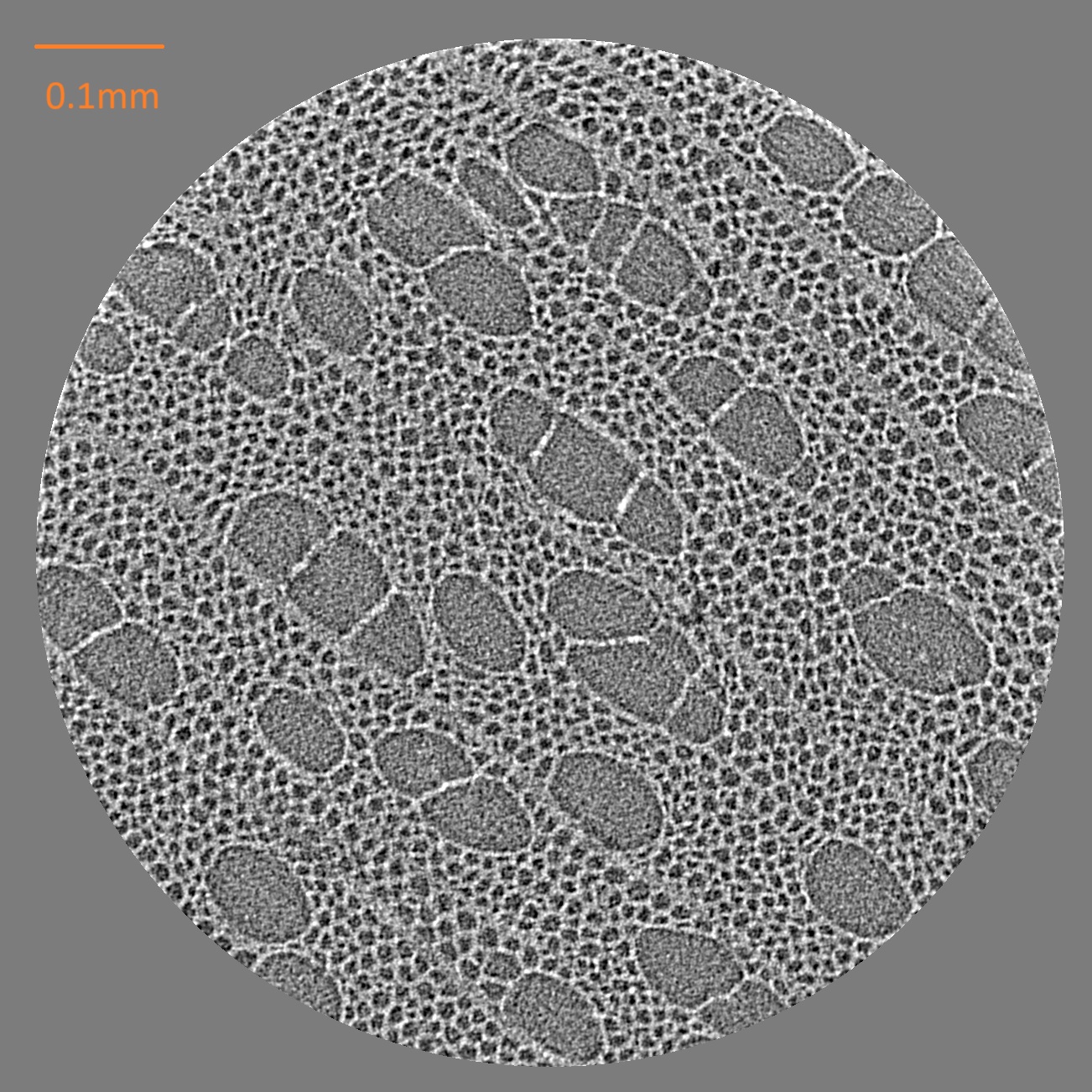

試料： 爪楊枝 露光時間： 100ms／投影 投影数： 1800 X線エネルギー： 15keV 画素サイズ： 0.65 μm |

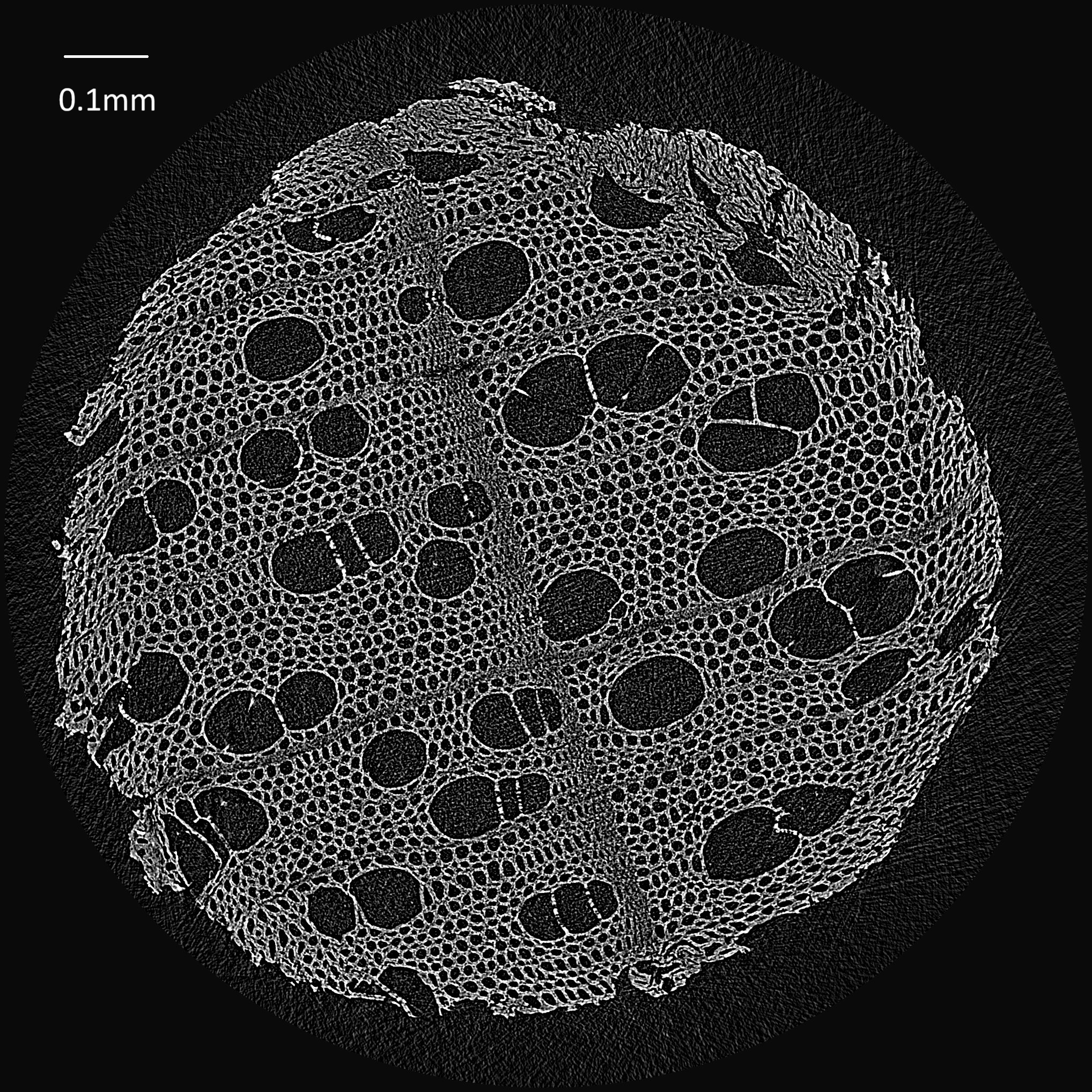

試料： 爪楊枝 露光時間： 100ms／投影 投影数： 1800 X線エネルギー： 9 keV 画素サイズ： 0.65 μm |

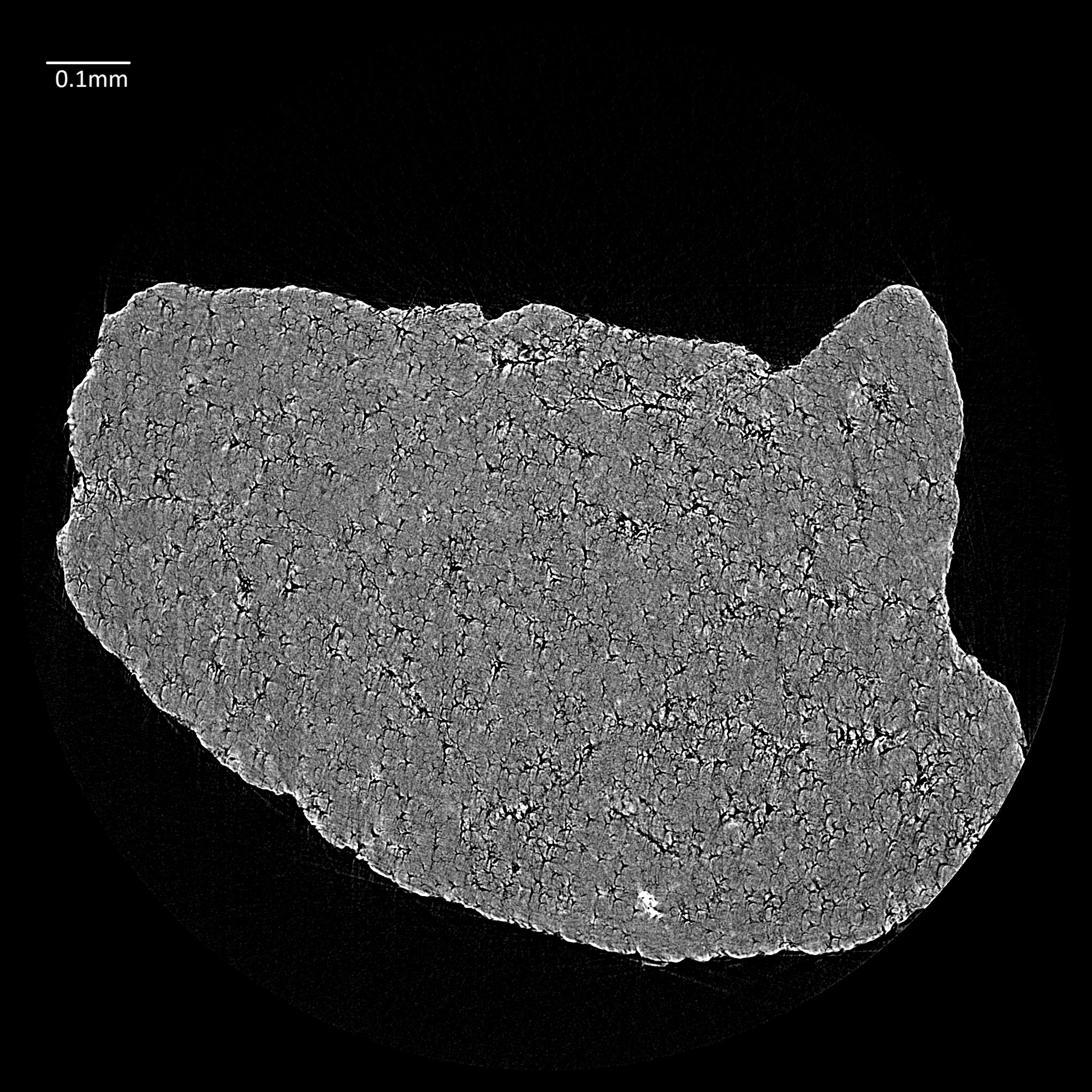

試料： 砂粒 露光時間： 100ms／投影 投影数： 1800 X線エネルギー： 15keV 画素サイズ： 0.65 μm |

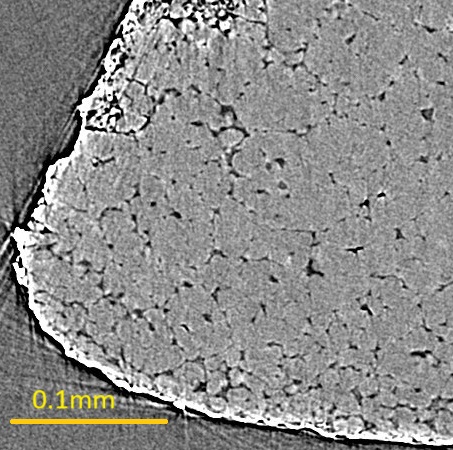

試料： 米のかけら 露光時間： 100ms／投影 投影数： 1800 X線エネルギー： 15keV 画素サイズ： 0.65 μm |

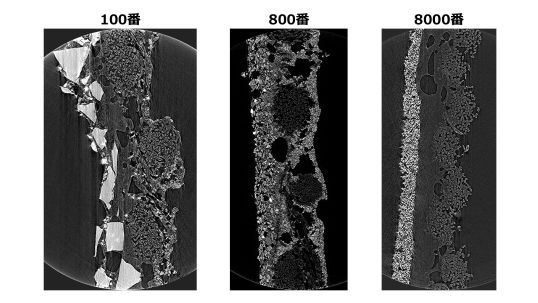

・紙やすり（15keV)
|
