粉体
準備物
カーボンテープ
薬包紙

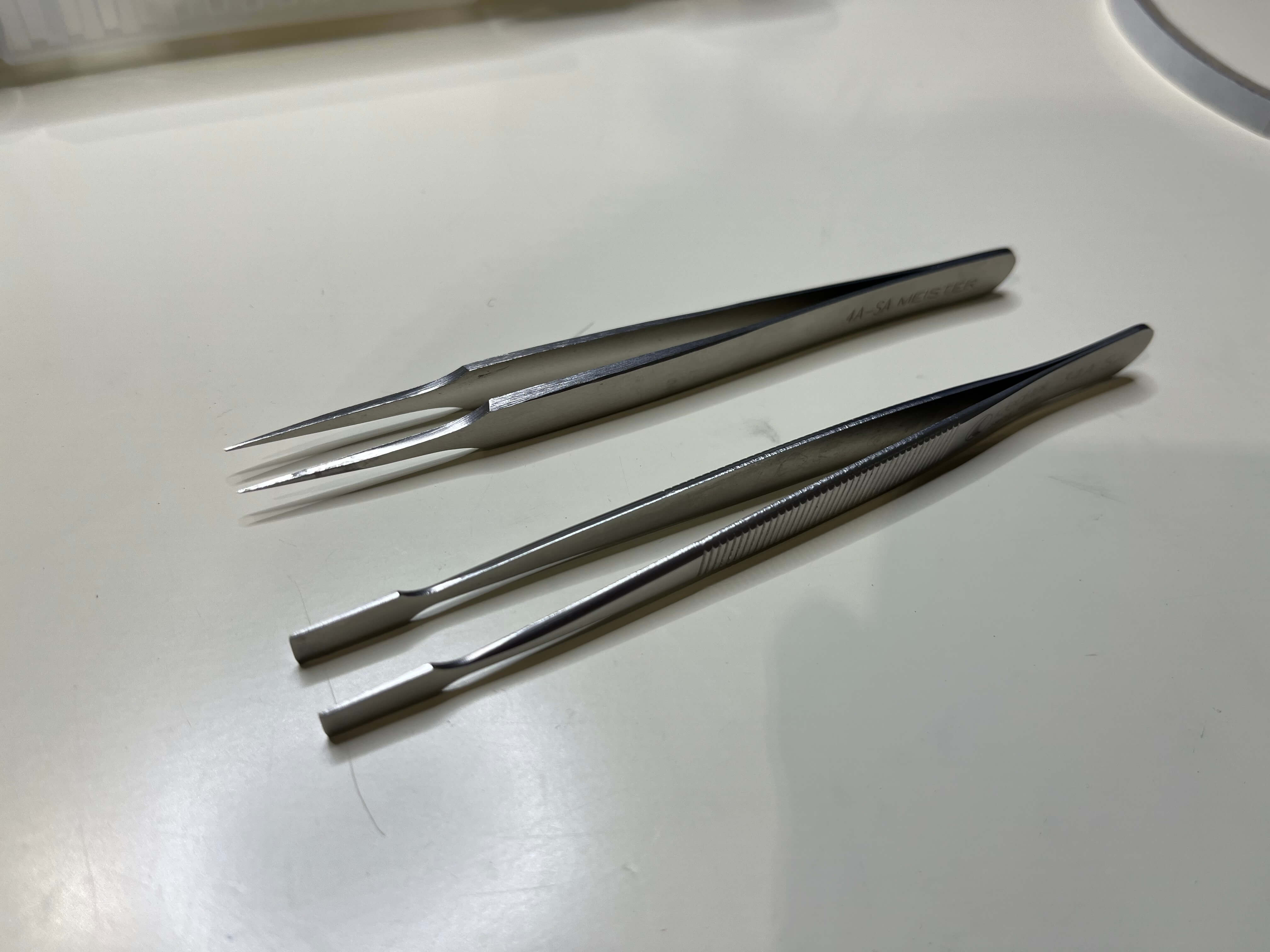

ピンセット

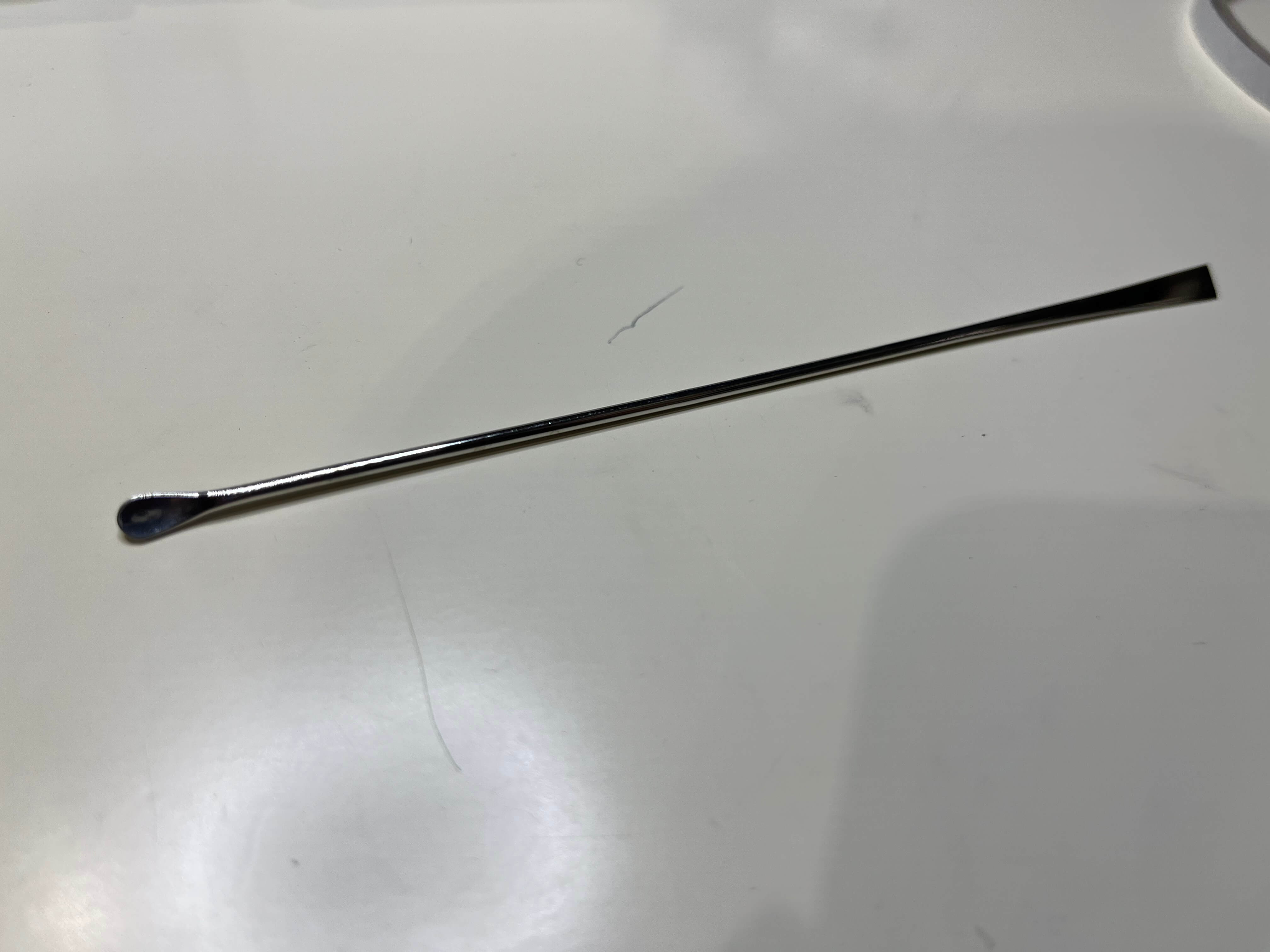

スパチュラ
1

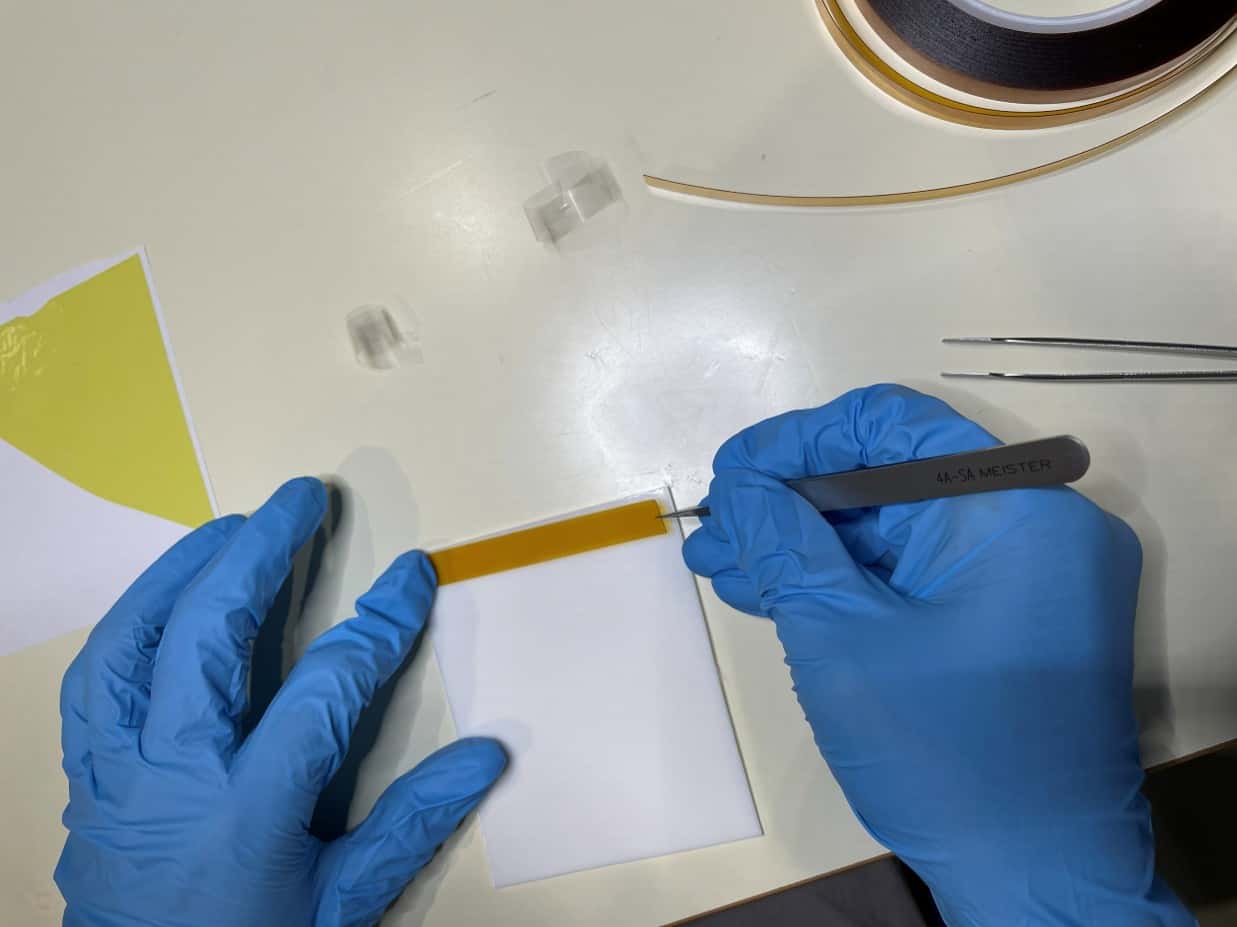

カーボンテープを切り出し、剥離紙を下にして設置
2

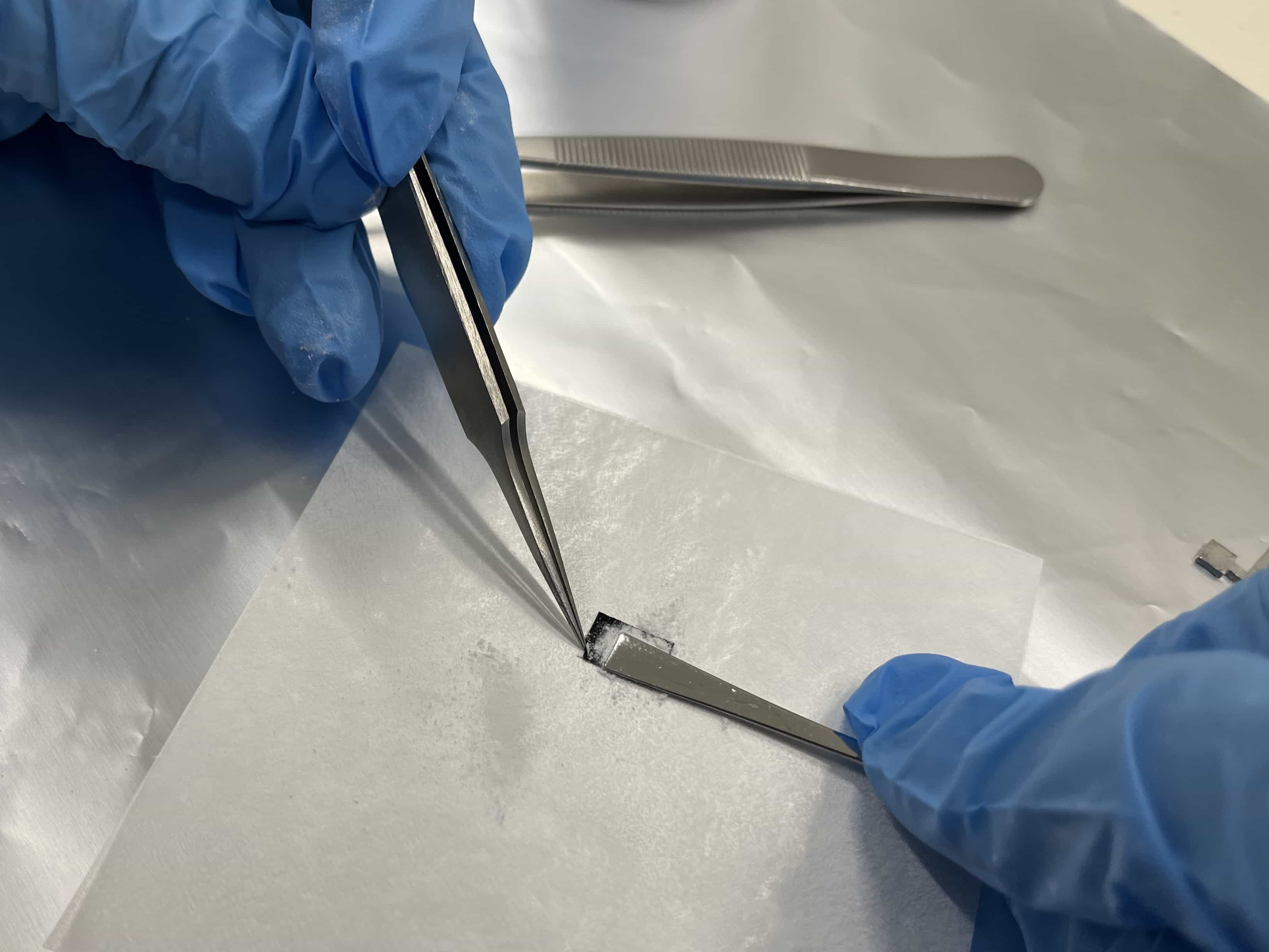

サンプルを乗せる
3

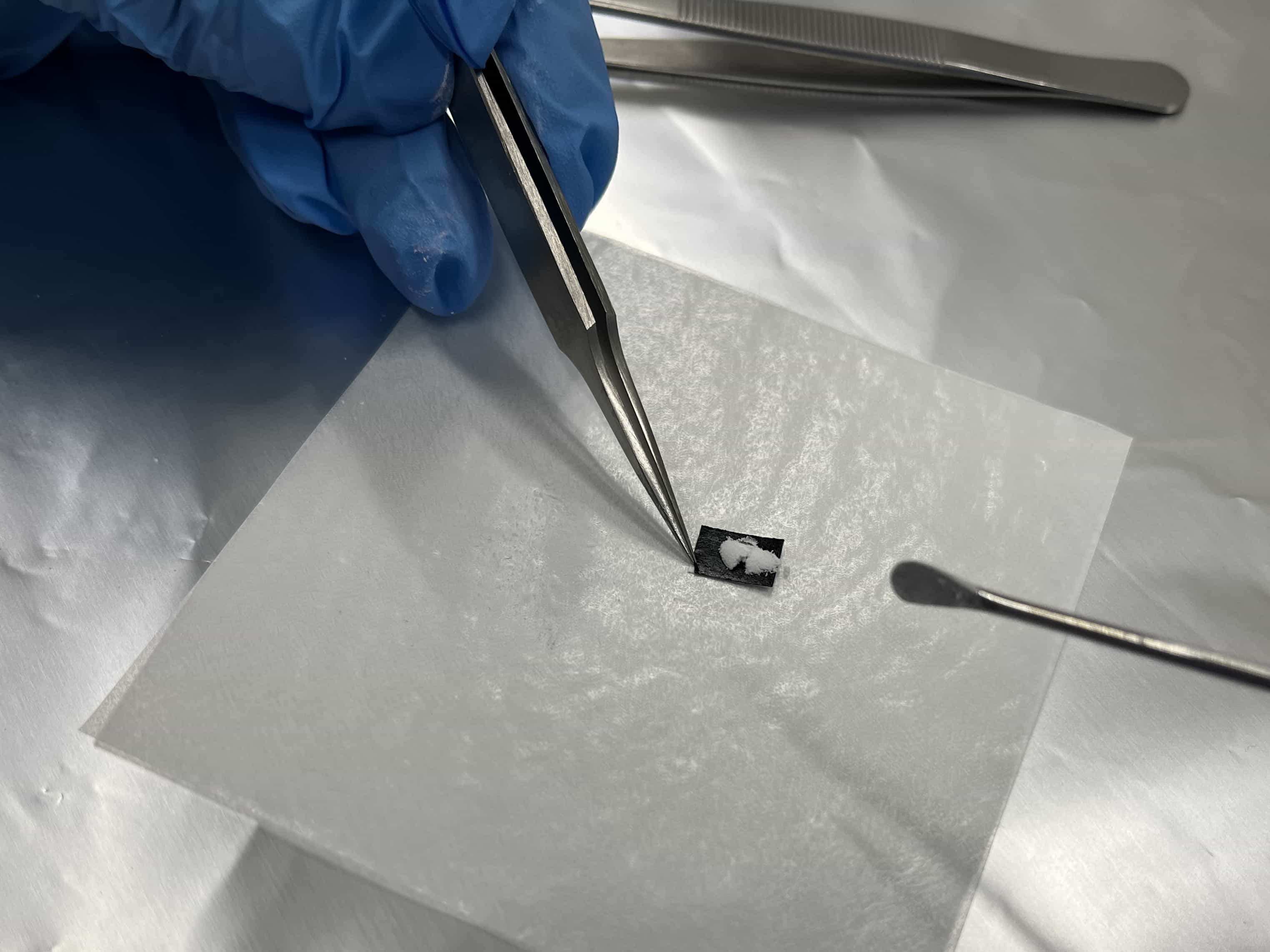

スパチュラのヘラ部分で均す
4
軽く弾き、余剰サンプルを落とす
5

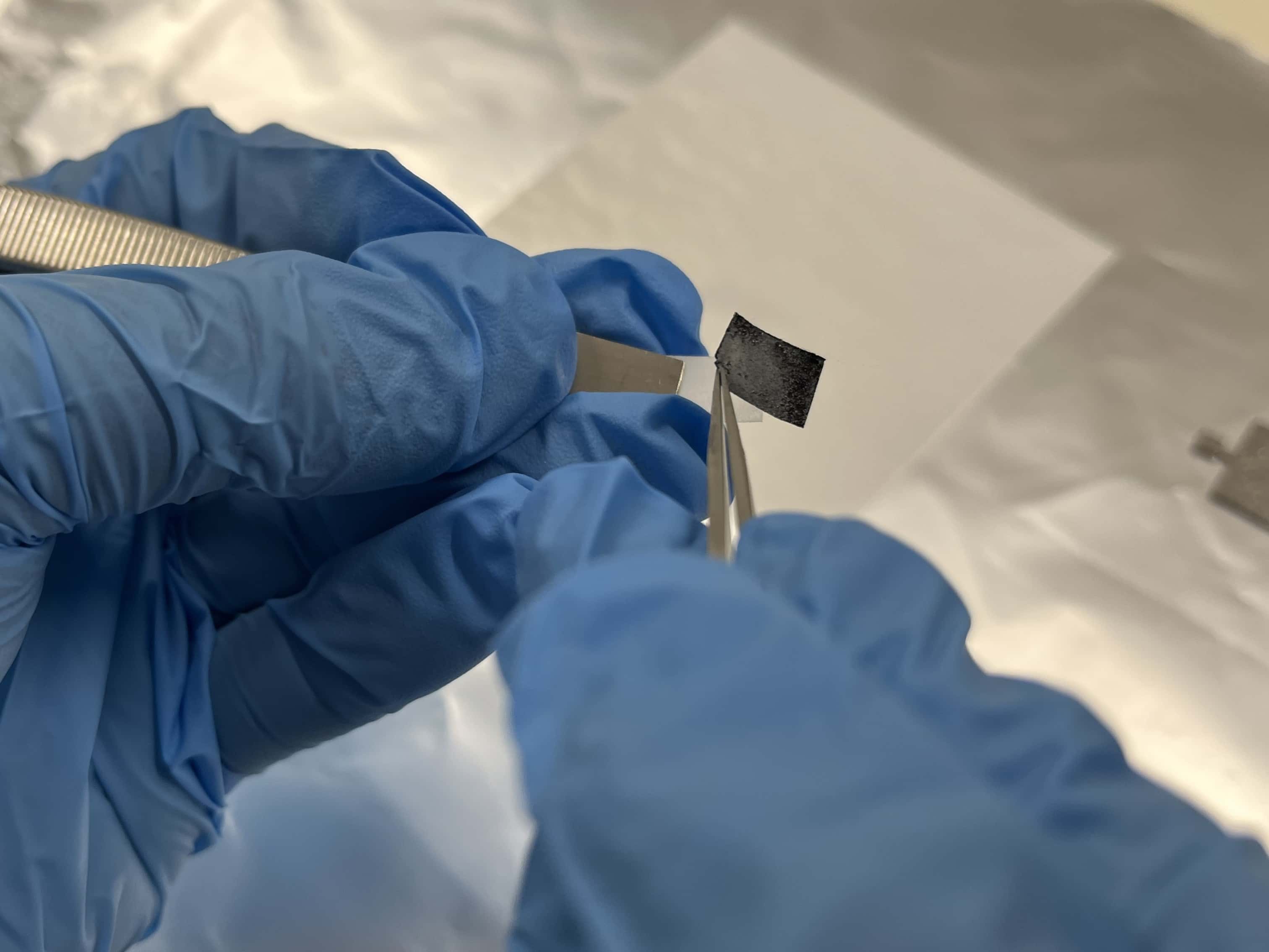

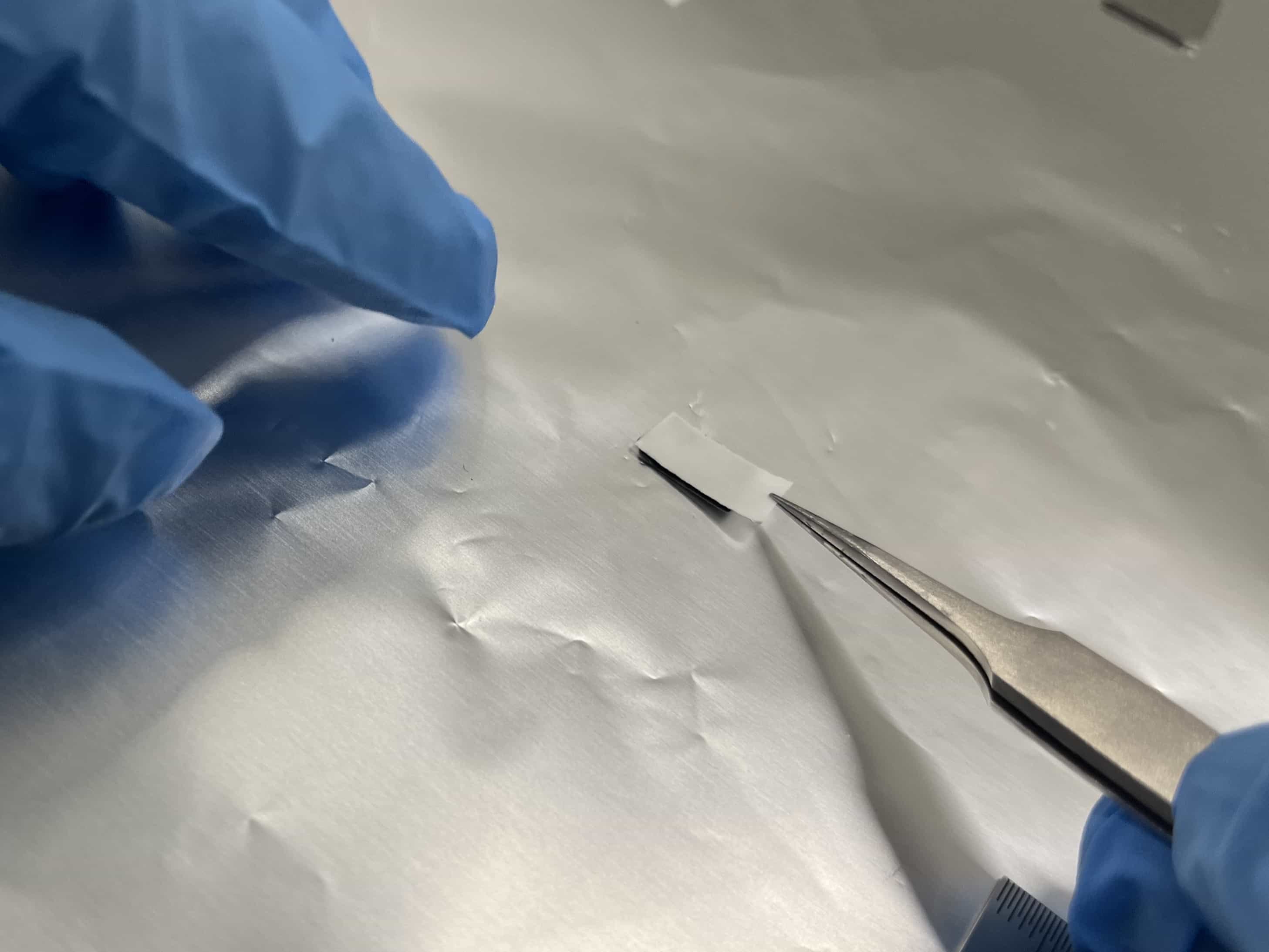

剥離紙を剥がす
6

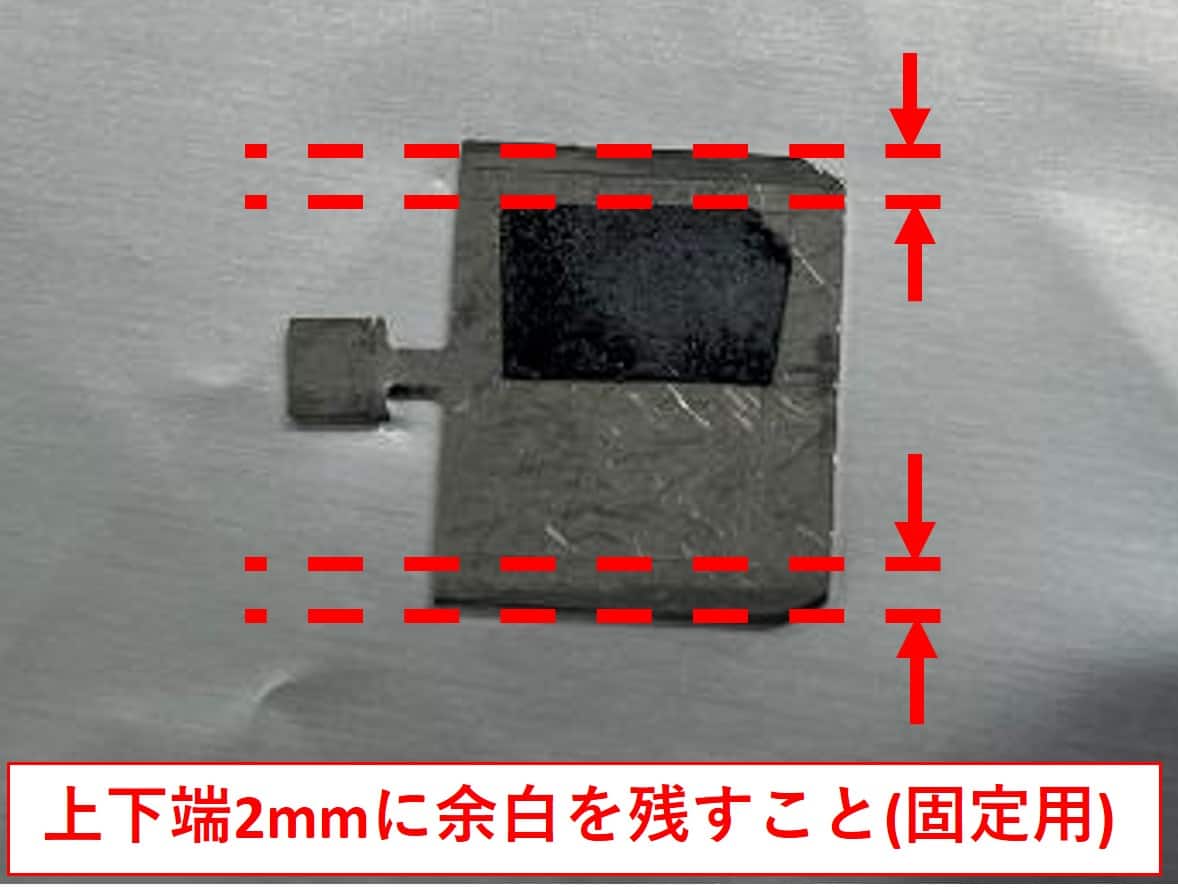

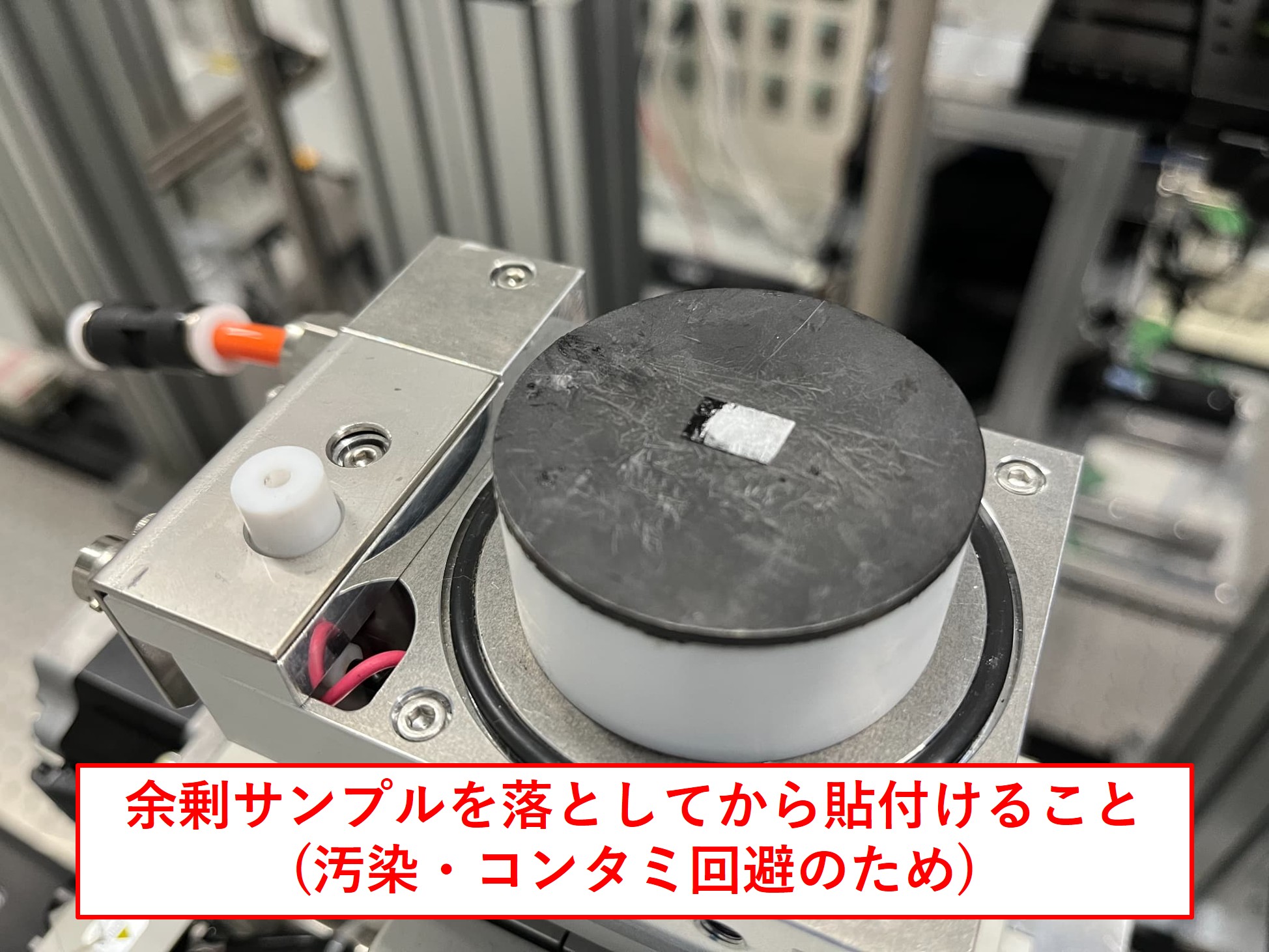

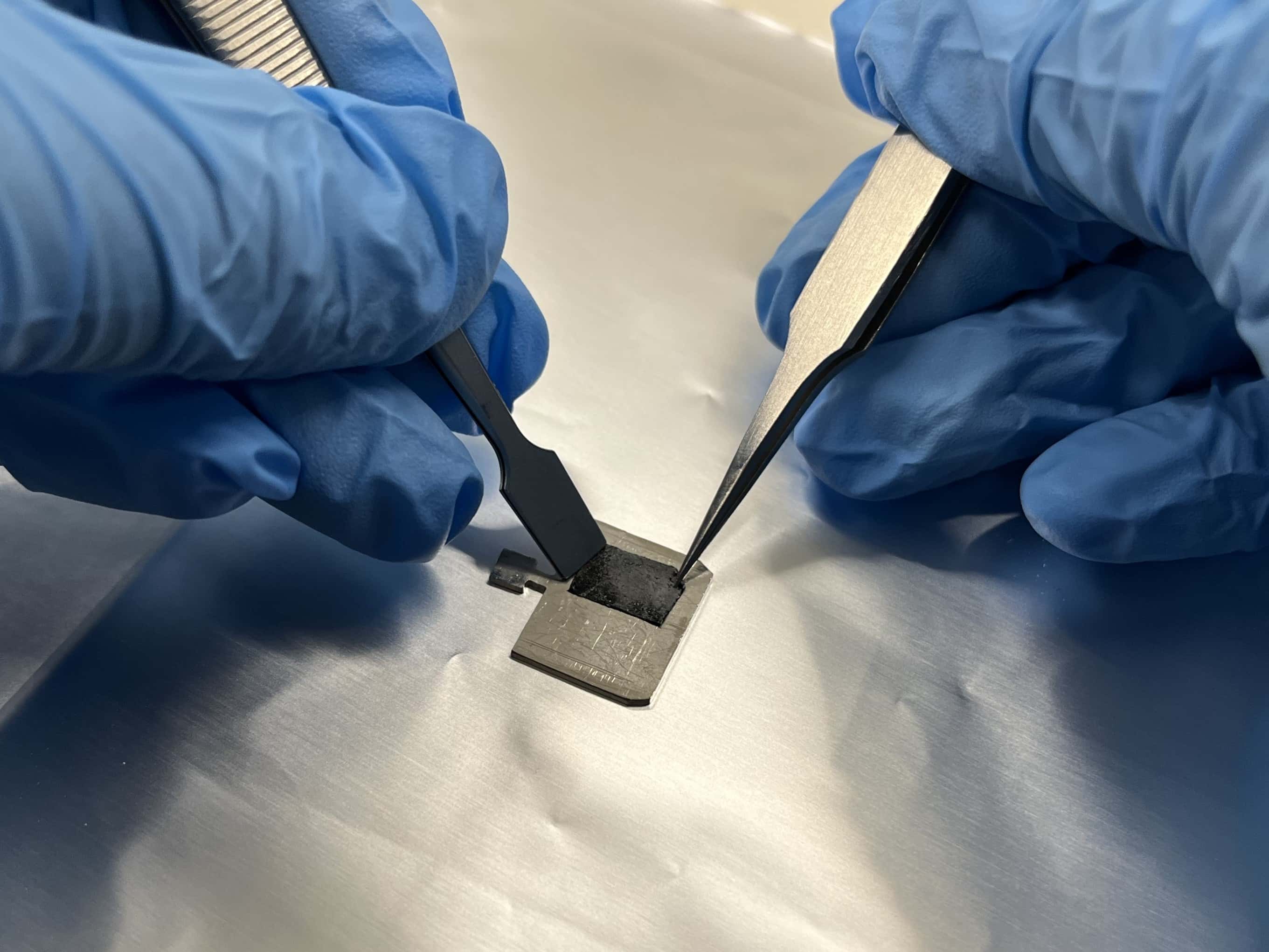

サンプルプレート(BL備付)に貼付け
7

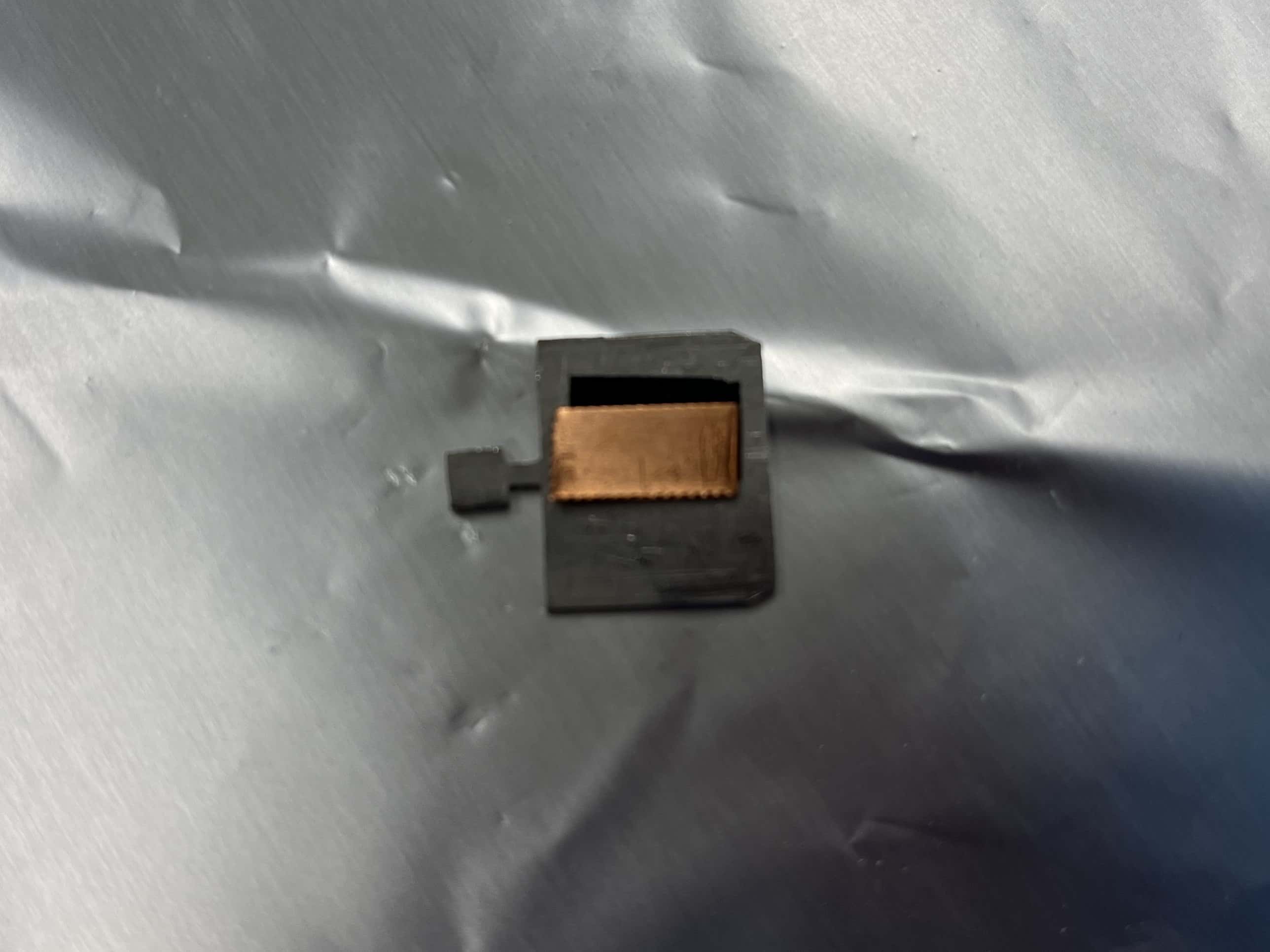

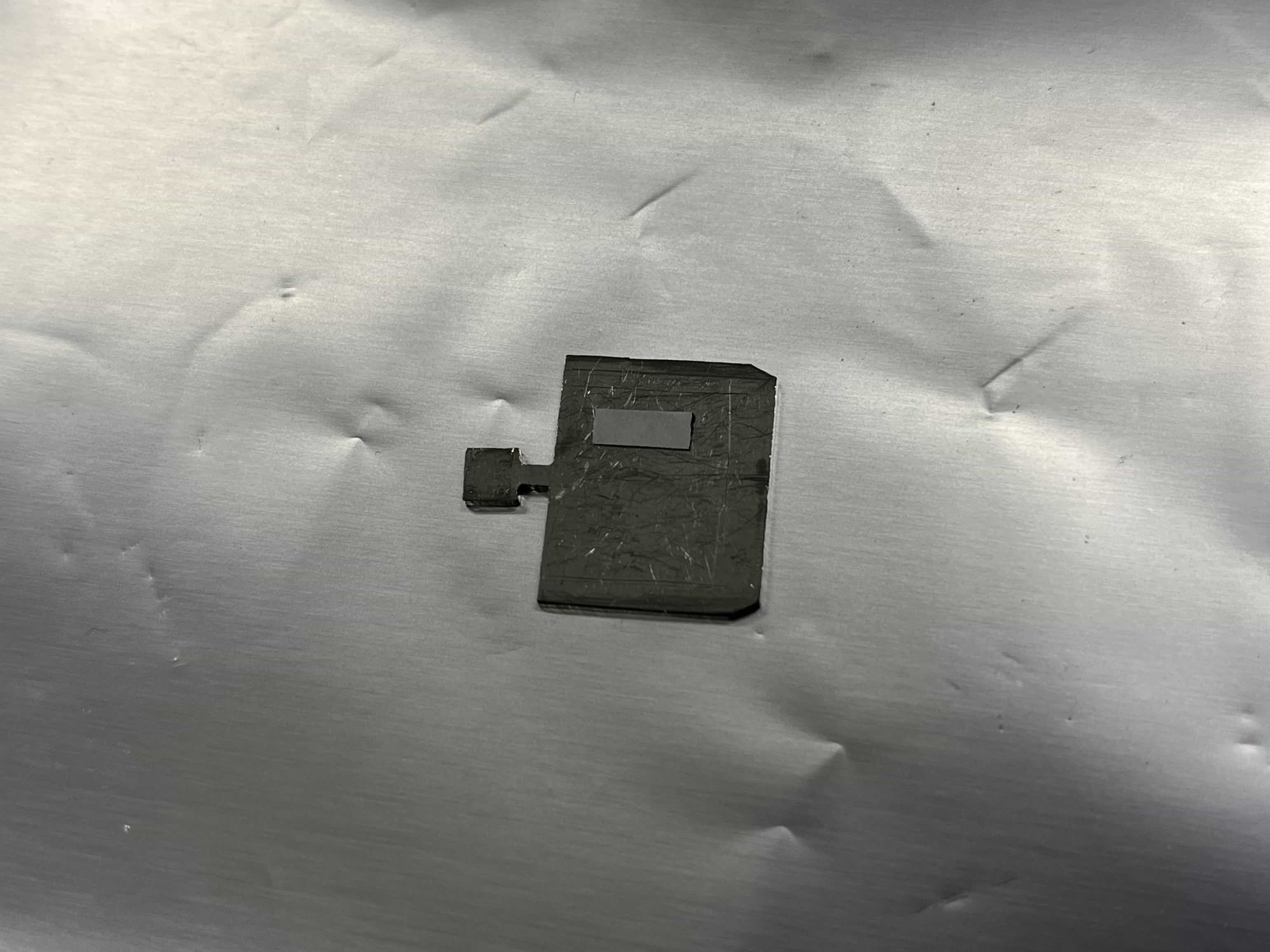

完成図
8

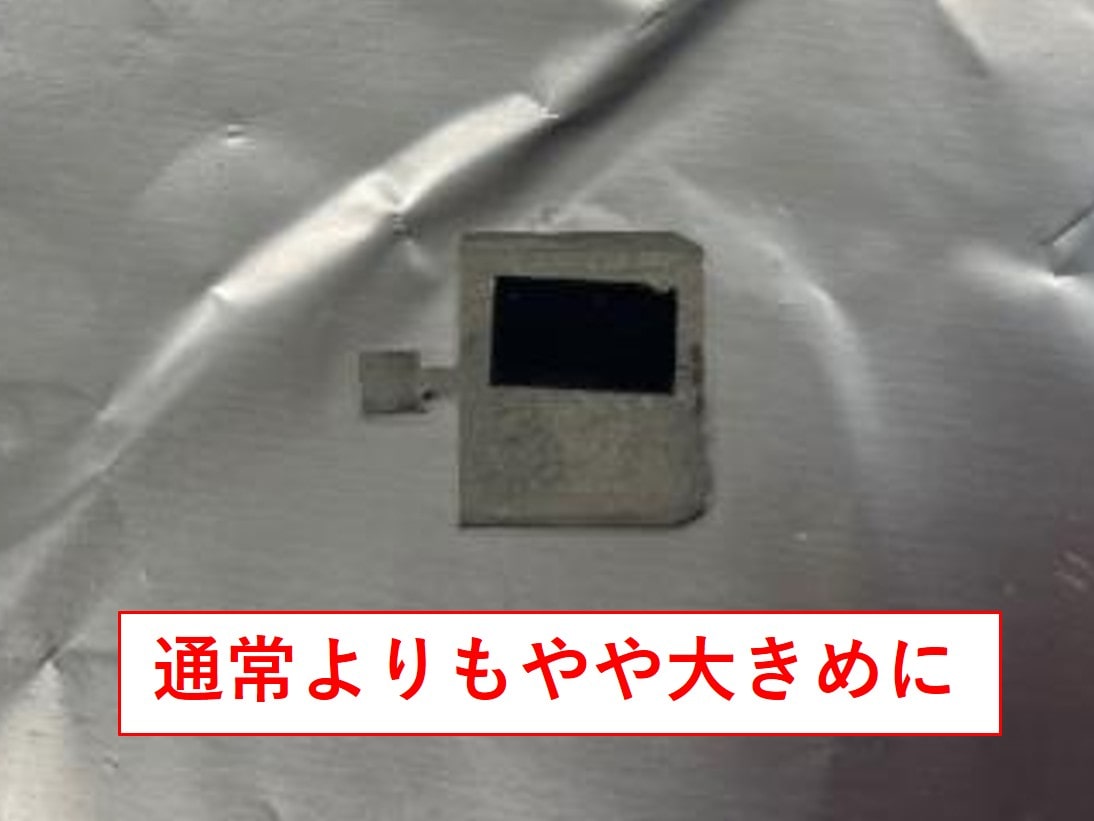

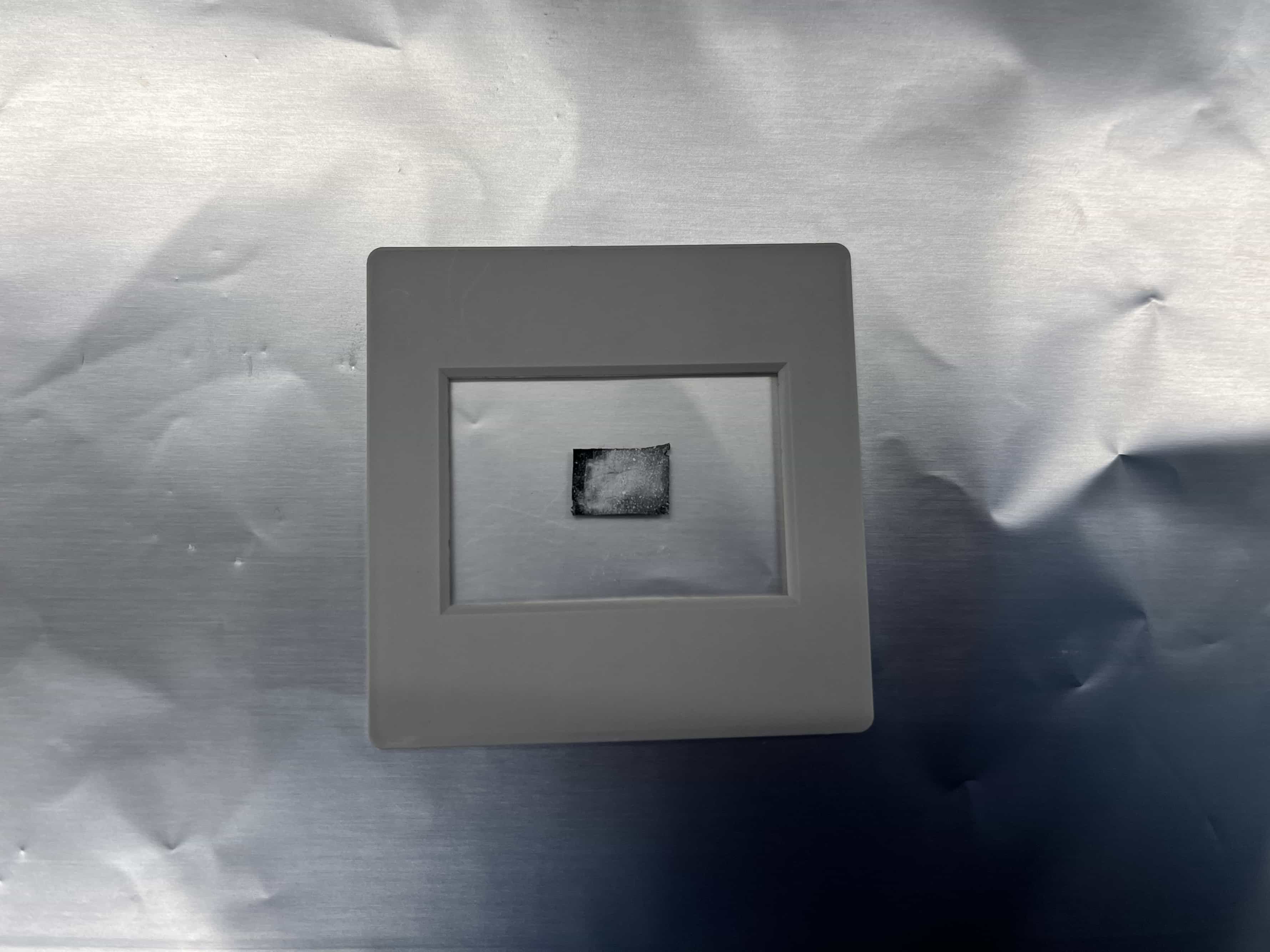

大気下用スライドマウント使用時
9
転換電子用イオンチャンバー使用時

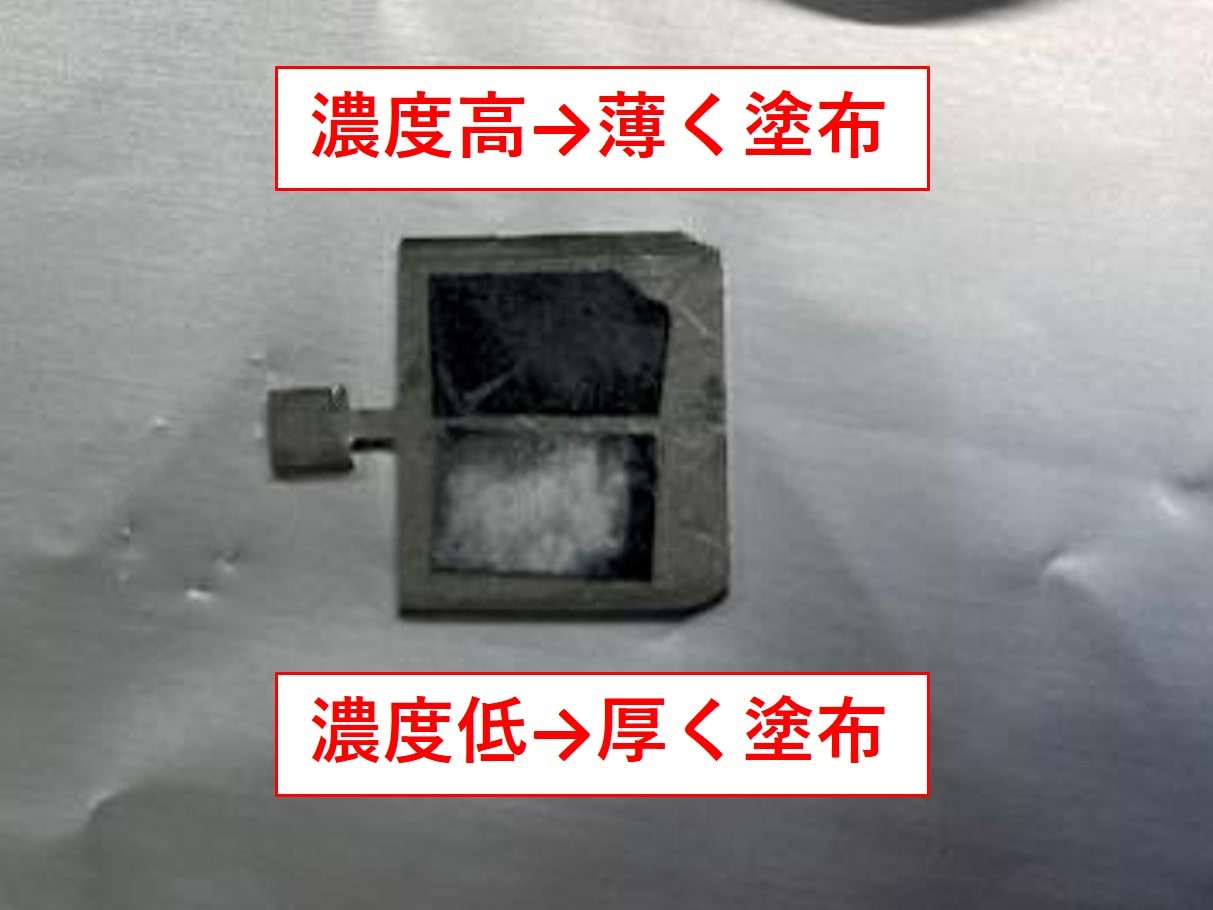

Ex. サンプルの濃度が高い場合
1

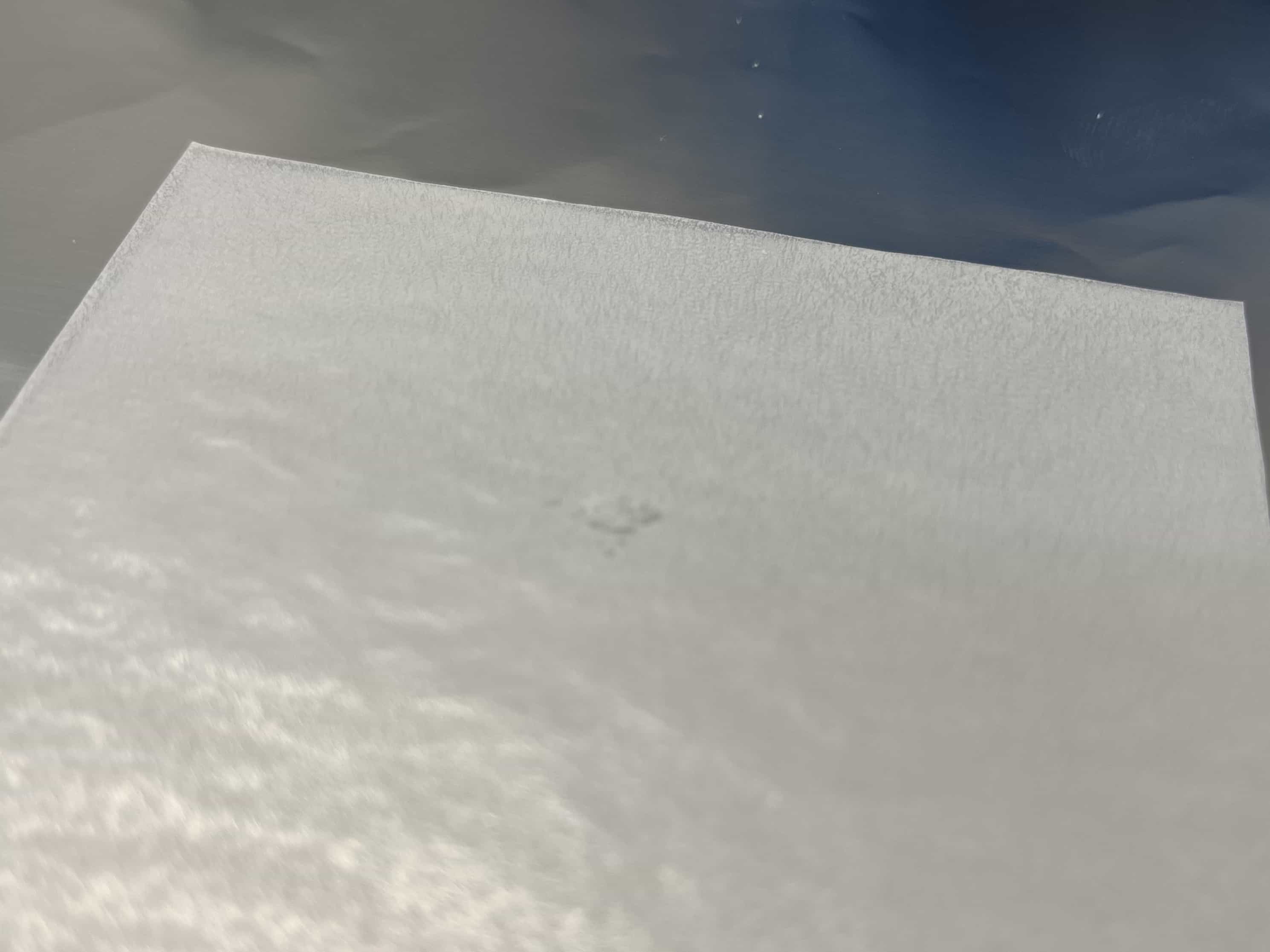

薬包紙上にサンプルを取り出す
2

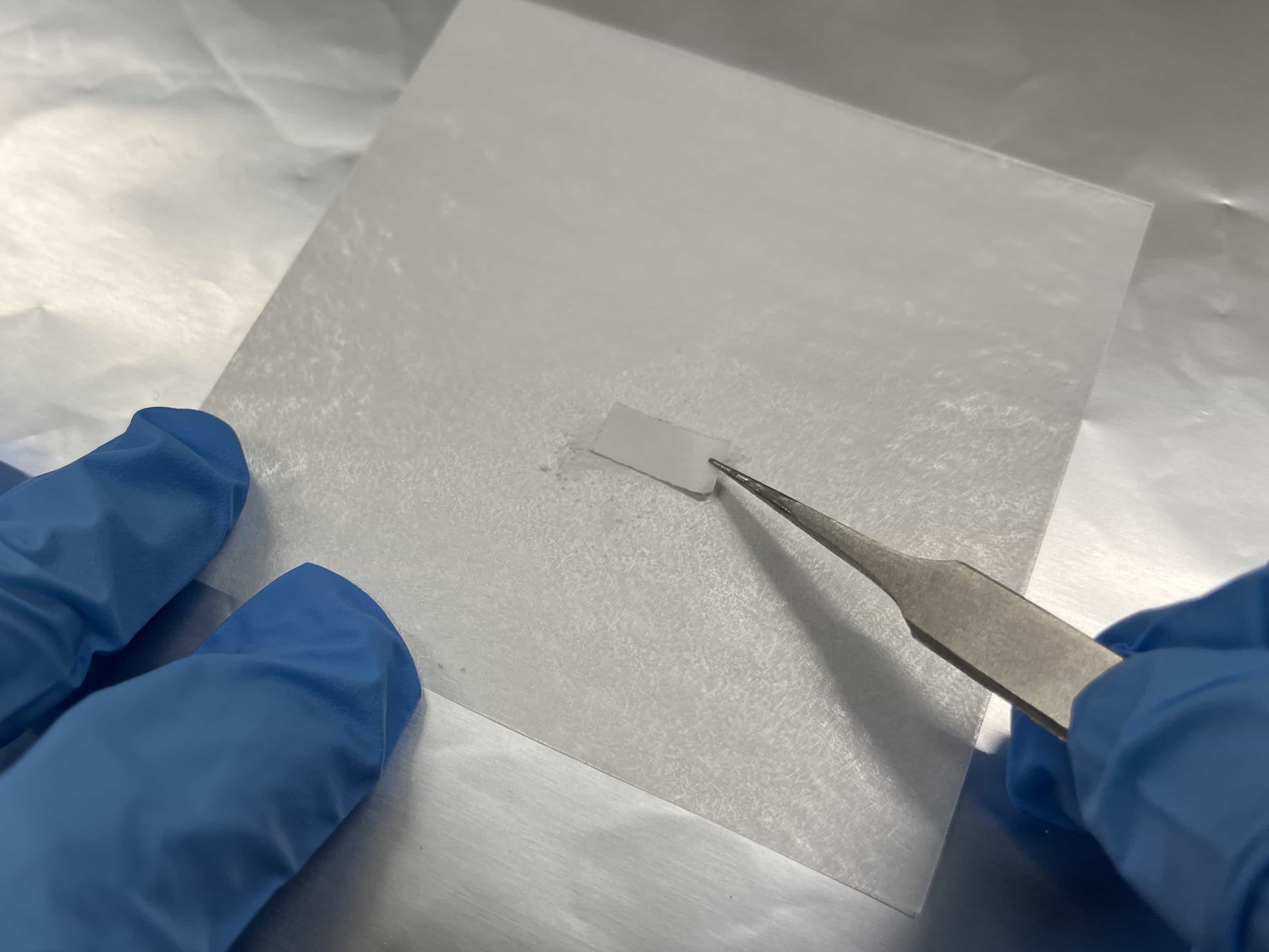

サンプルに剥離紙を当て、薄く付着させる
3
カーボンテープに軽く押し当て、サンプルを転写する
4
サンプルプレートに貼付け
ペレット
準備物

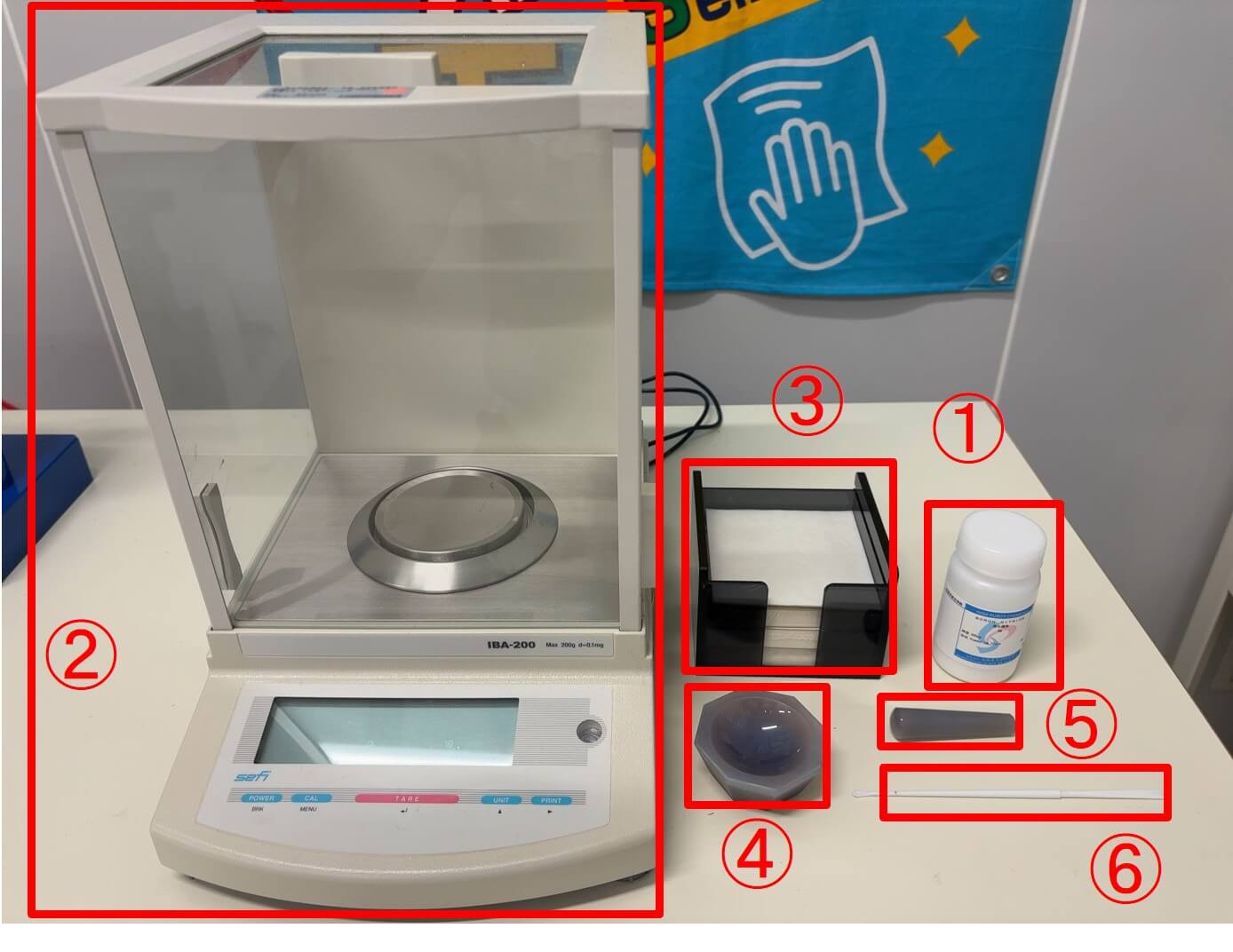

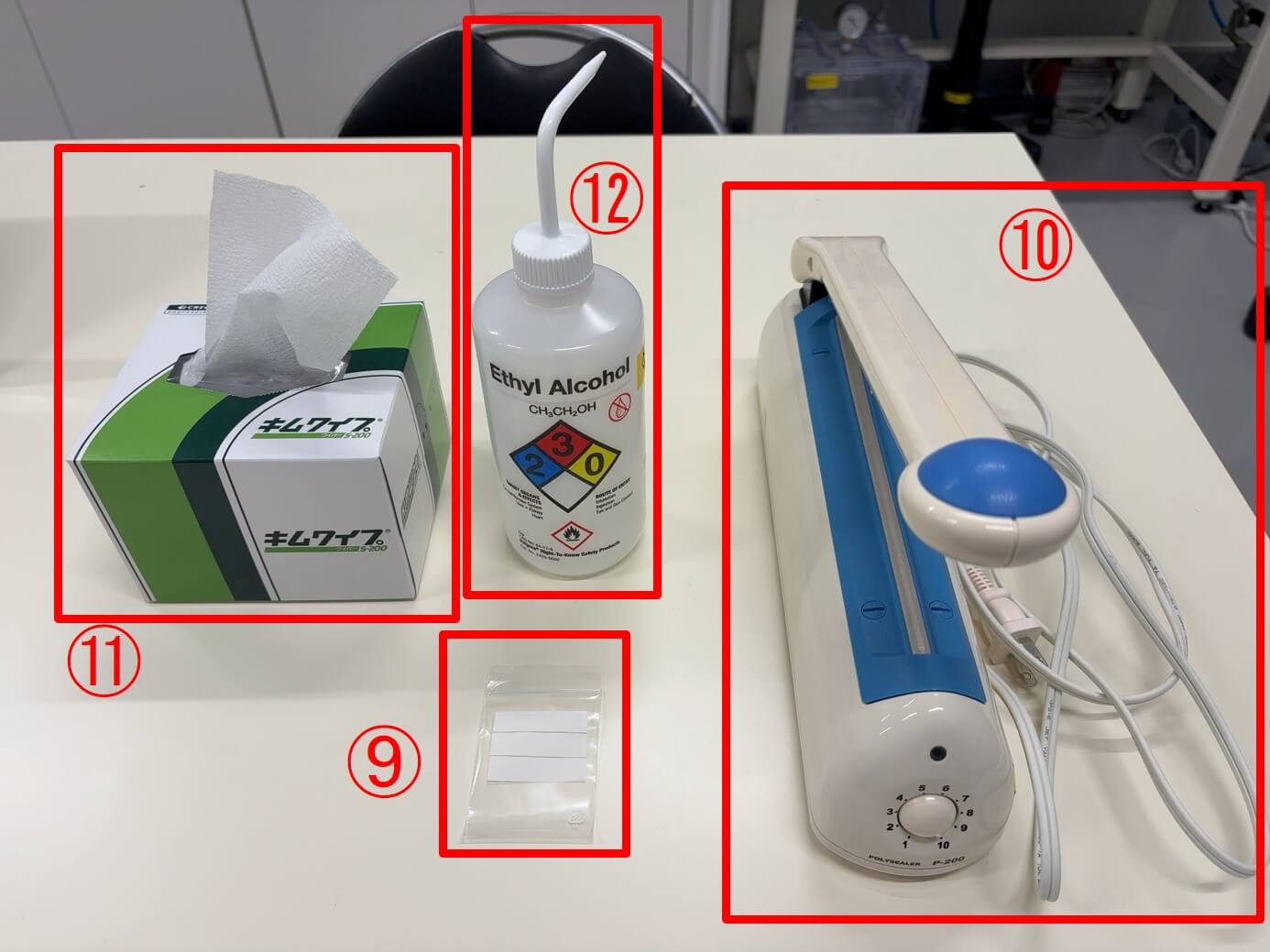

準備物一覧
①BN（窒化ホウ素）②電子天秤
③薬包紙
④乳鉢
⑤乳棒
⑥スパチュラ

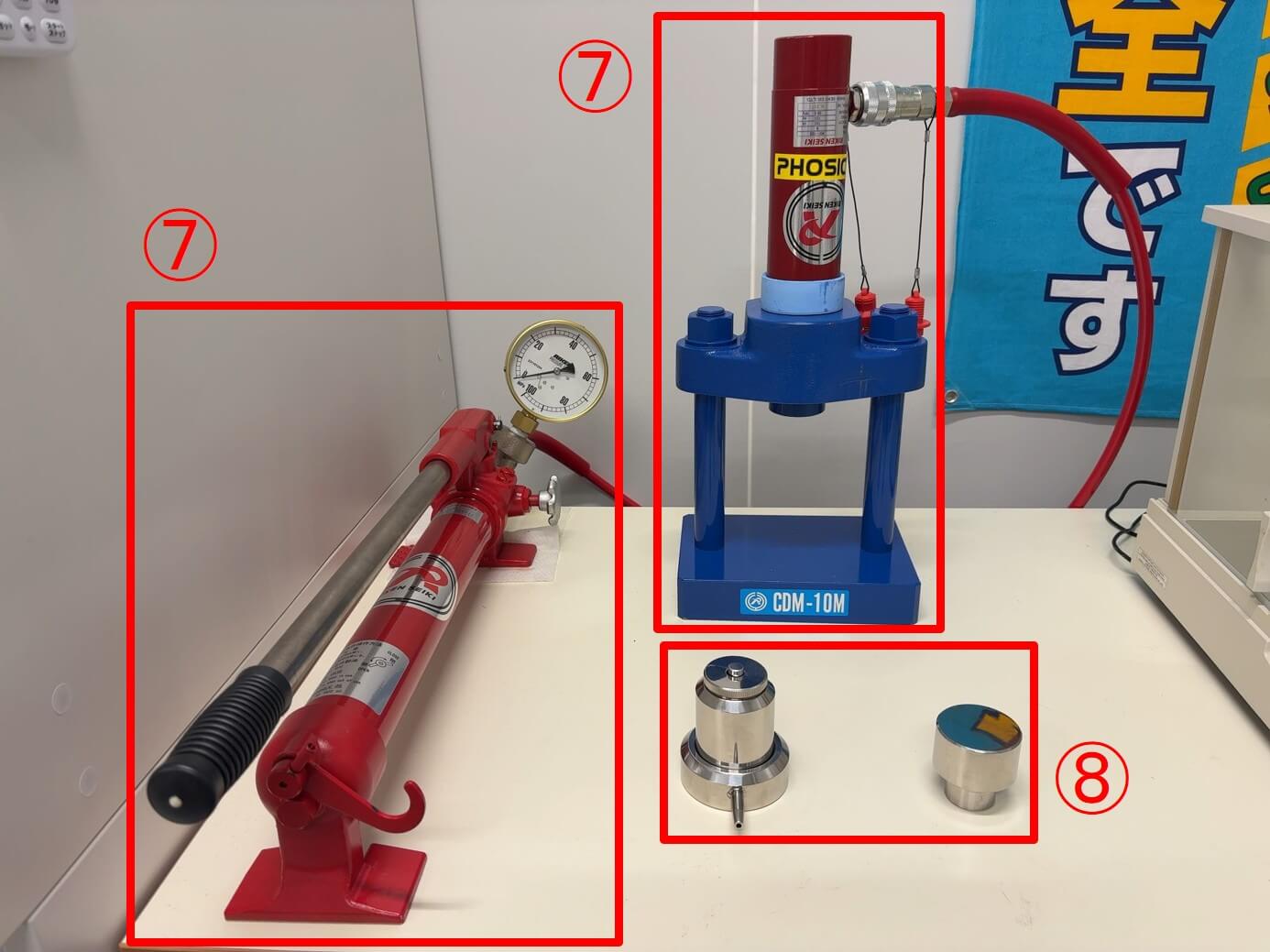

⑦油圧プレス
⑧錠剤成型機
⑨ユニパック
⑩ポリシーラー
⑪キムワイプ
⑫エタノール
2

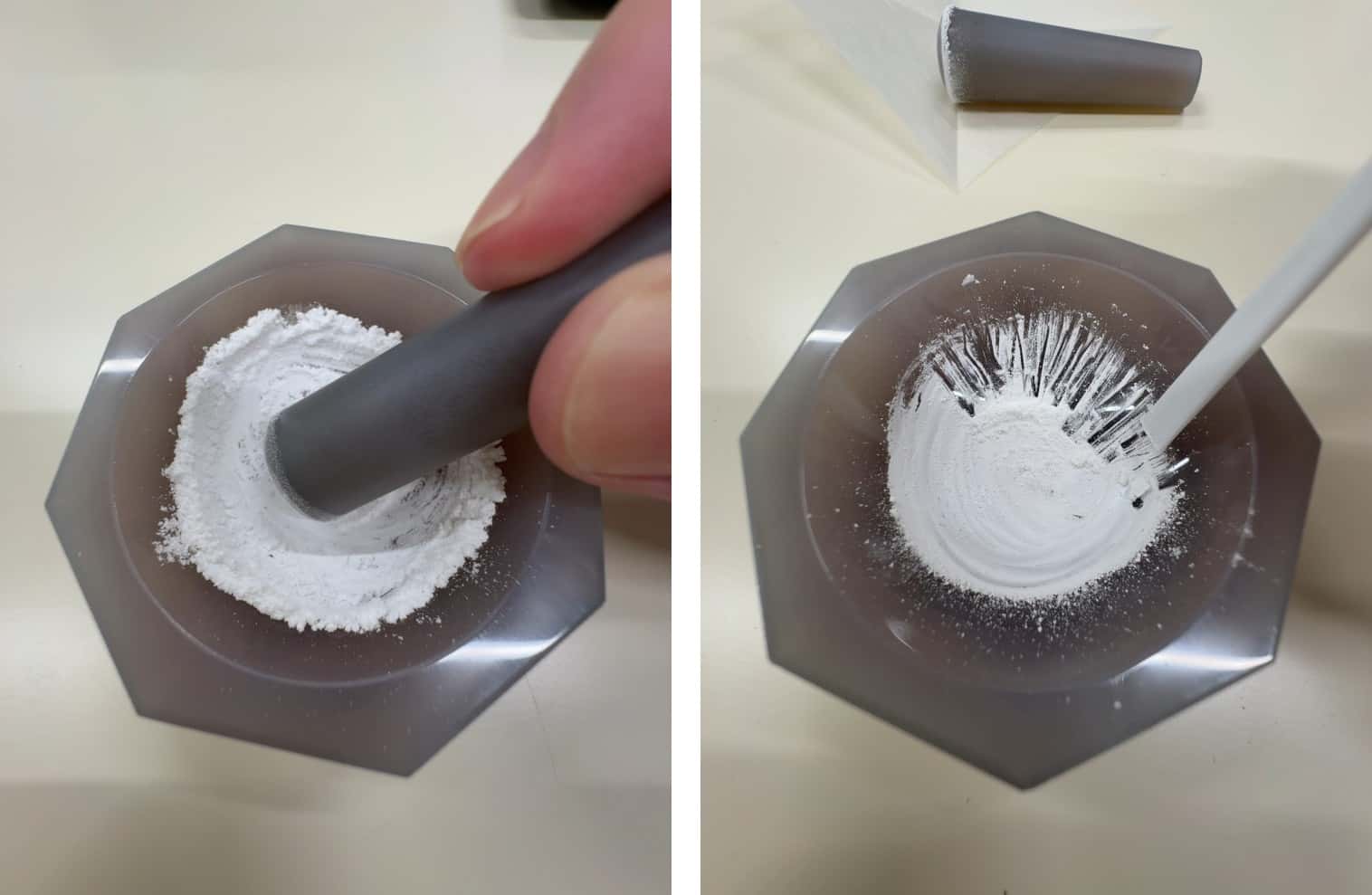

サンプルを乳鉢で20分程攪拌する
※試料の均一性：XAFSスペクトルの質への影響大
3

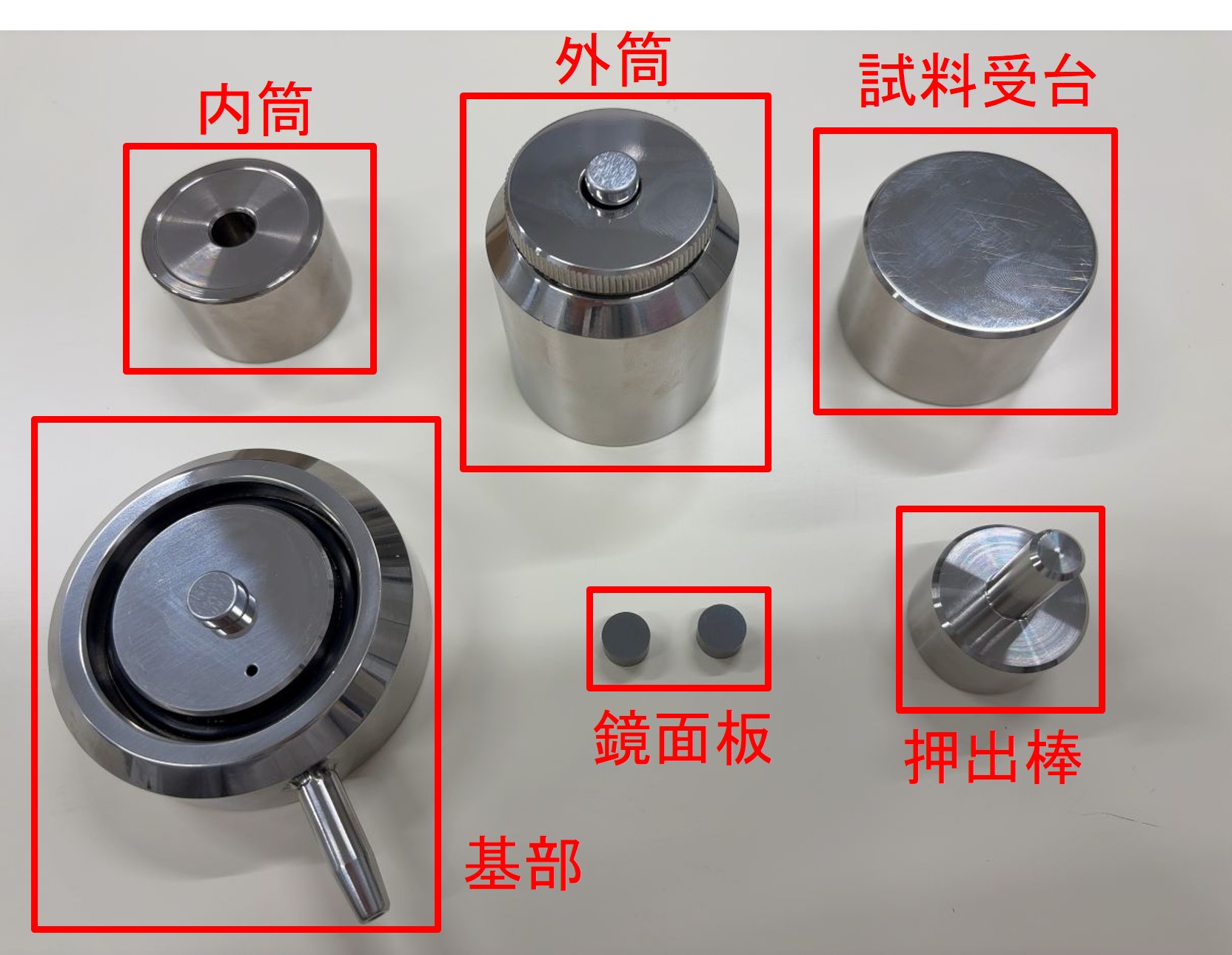

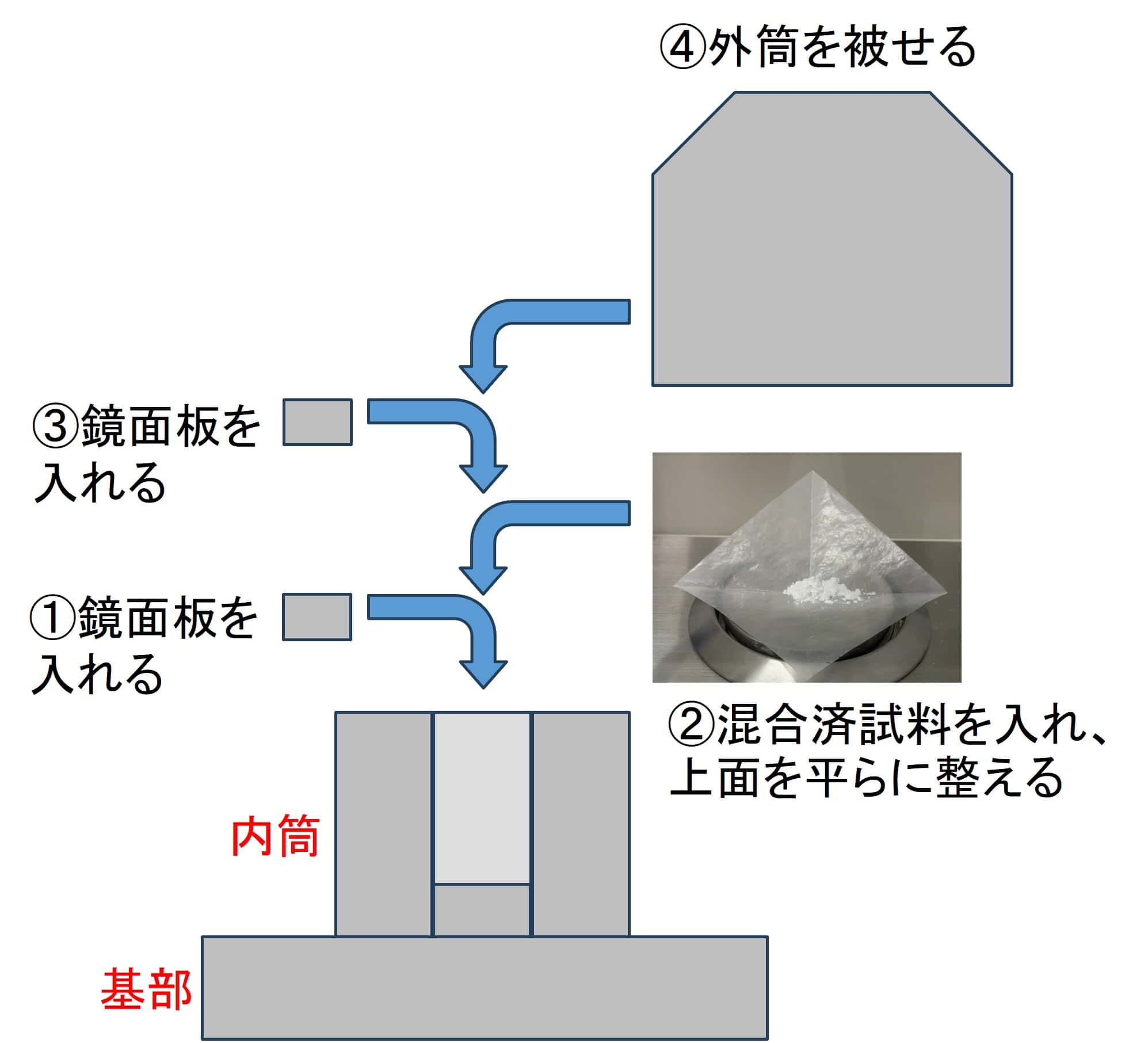

錠剤成型機を組み立てる
4

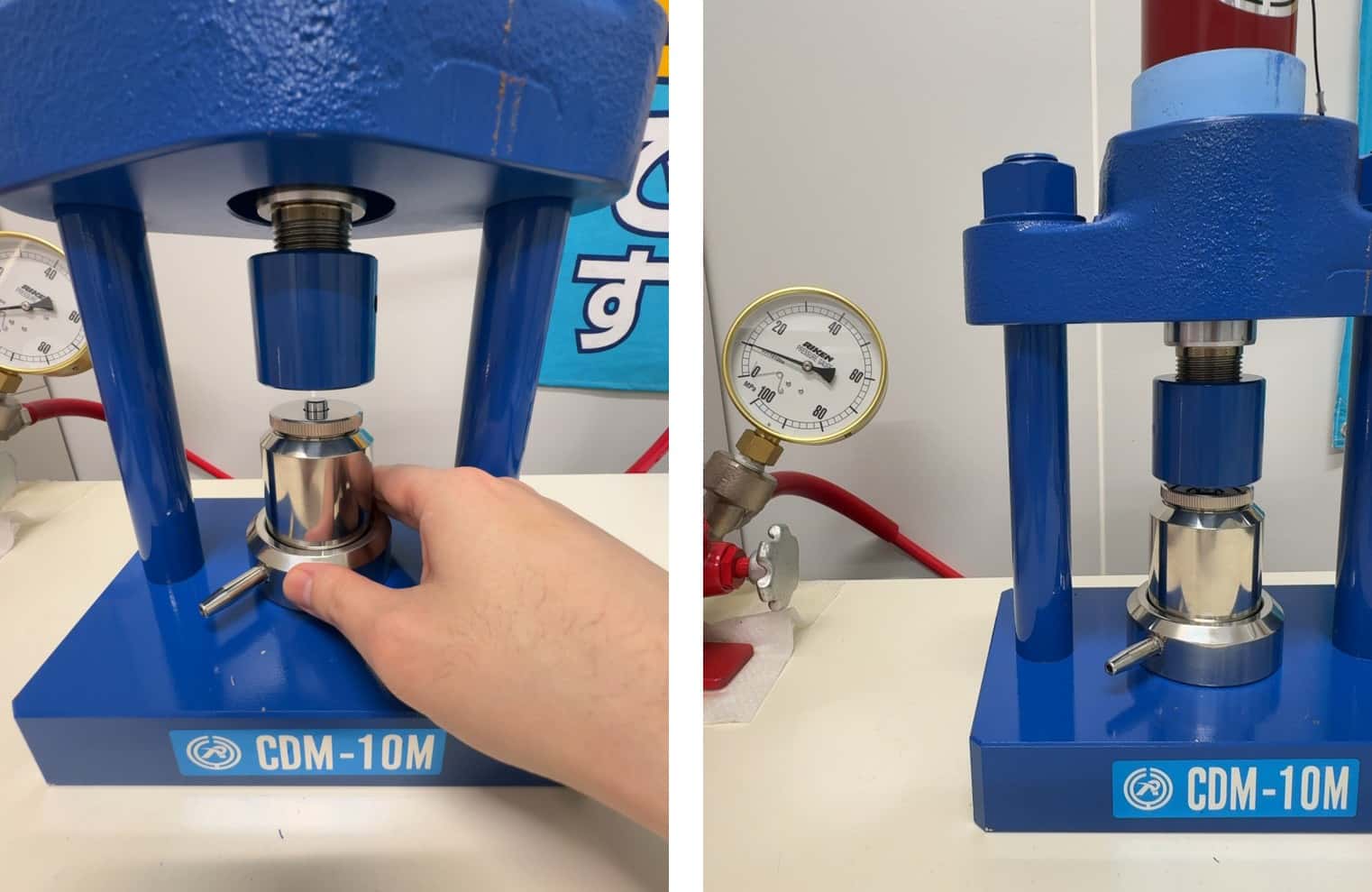

油圧プレス機で加圧
例: 直径10mm、厚さ1mm ⇒ 圧力10MPa、加圧時間10分
※使用するサンプルに合わせて適宜調整してください。
※使用するサンプルに合わせて適宜調整してください。
5
錠剤成型機の組み換え

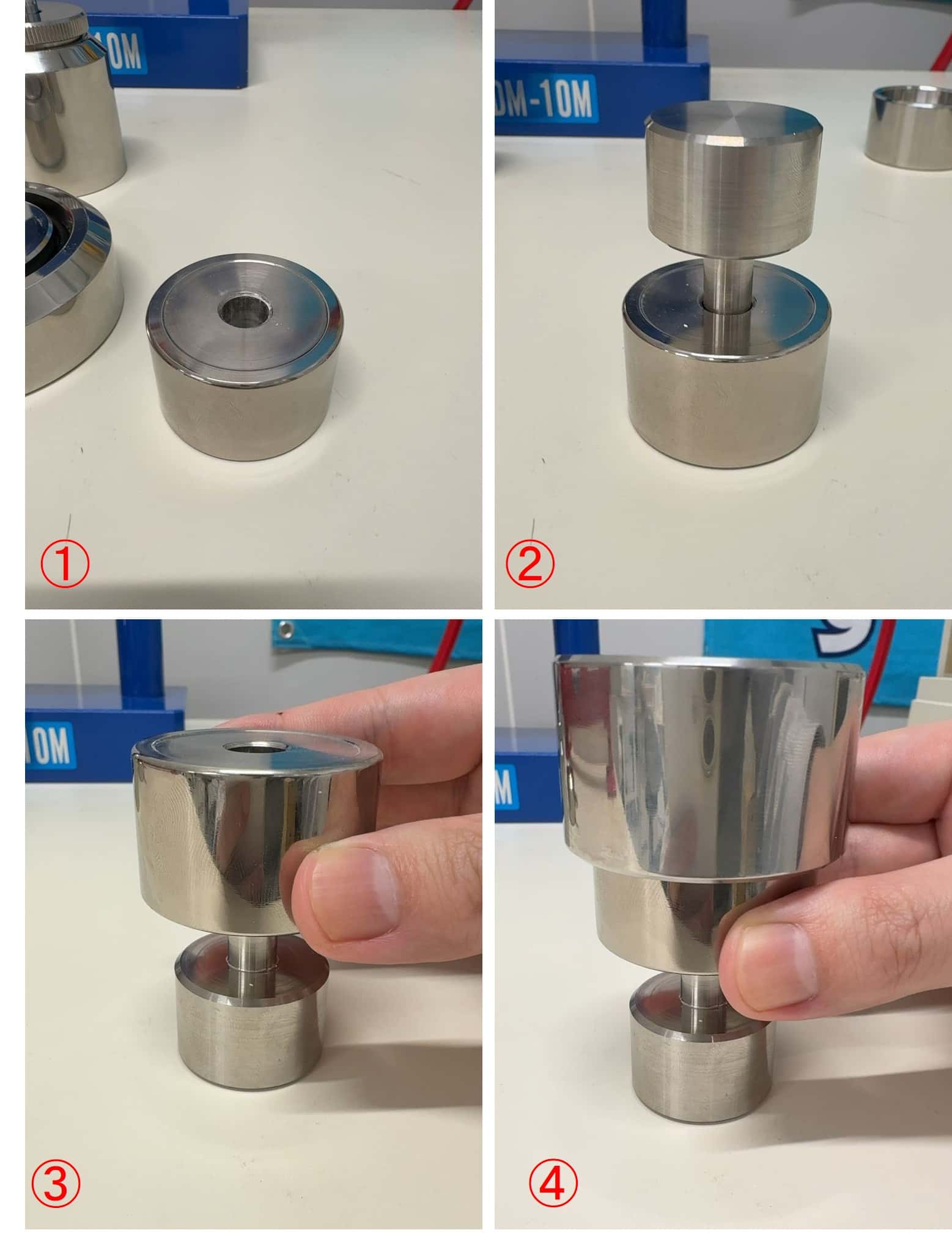

① 錠剤成型機の外筒と基部を外し、内筒のみ取り出す
② 内筒の上部に押出棒を挿入する
③ 押出棒と内筒を持ち、慎重に上下反転させる
④ 内筒を指で押さえつつ、試料受台を被せる
② 内筒の上部に押出棒を挿入する
③ 押出棒と内筒を持ち、慎重に上下反転させる
④ 内筒を指で押さえつつ、試料受台を被せる

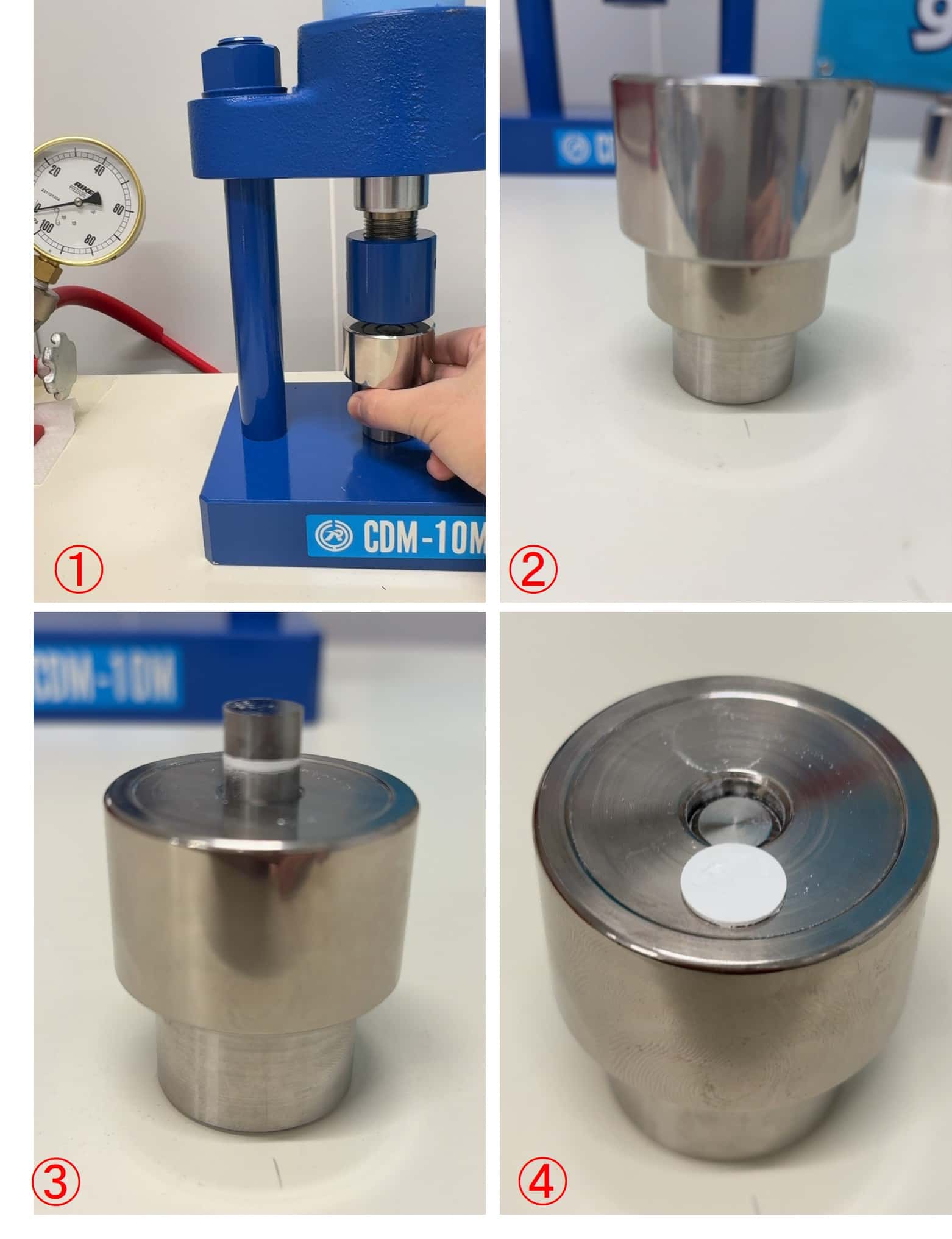

6
錠剤成型機からペレットを取り出す
① 試料受台を押さえつつ油圧プレスでわずかに加圧し、試料受台を軽く押し込む
② 油圧プレスの圧力を開放し、錠剤成型機を取り出す
③ 試料受台を外す。鏡面板に挟まれた状態のペレットが出てくる
④ ペレットが割れないよう、慎重に鏡面板を外す
② 油圧プレスの圧力を開放し、錠剤成型機を取り出す
③ 試料受台を外す。鏡面板に挟まれた状態のペレットが出てくる
④ ペレットが割れないよう、慎重に鏡面板を外す
7
シーラーでユニパックにペレットを封入する

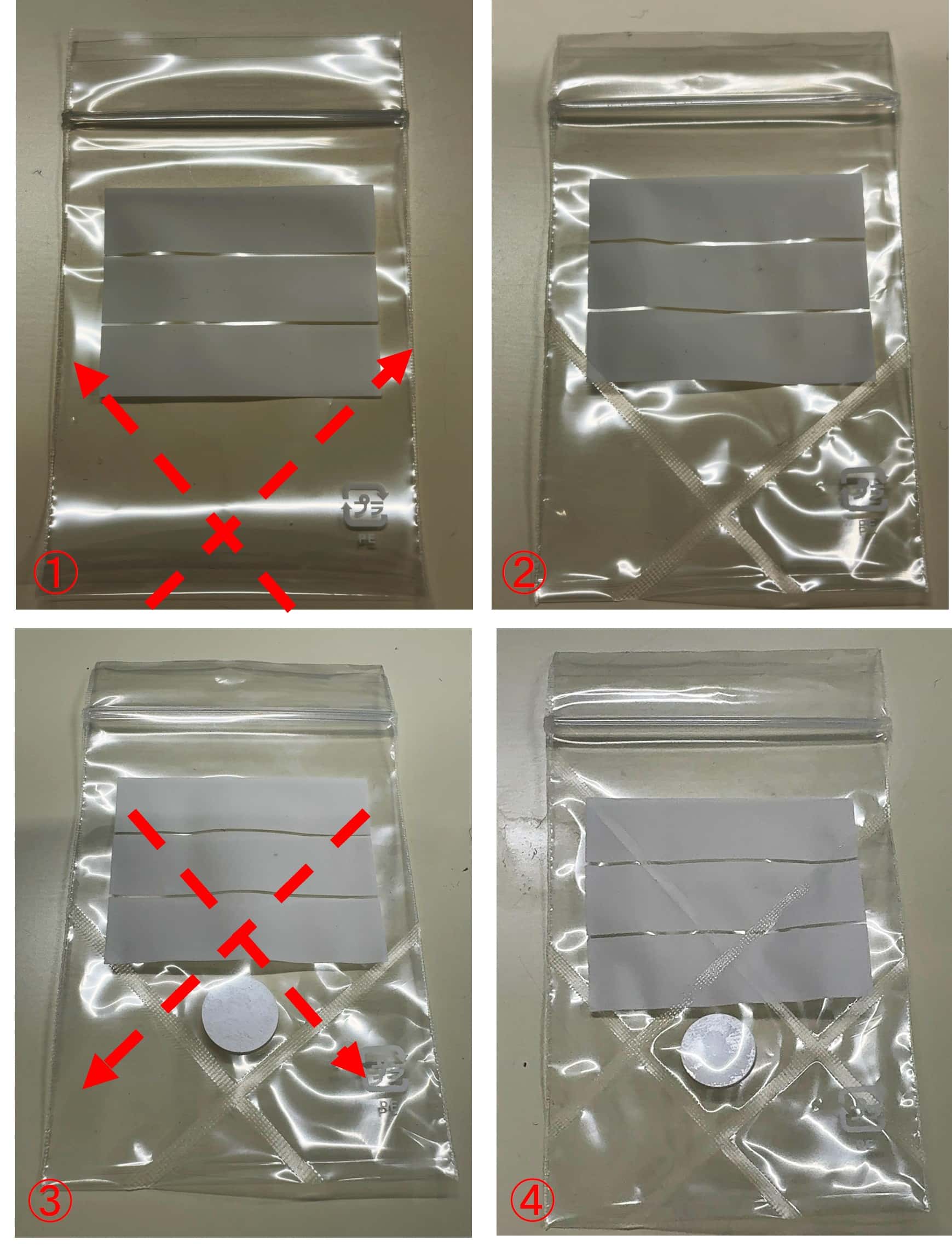

① ポリシーラーを用いて、封入箇所の下半分をシールする
② シールした部分にペレットをセットする
③ 封入箇所の上半分をシールする

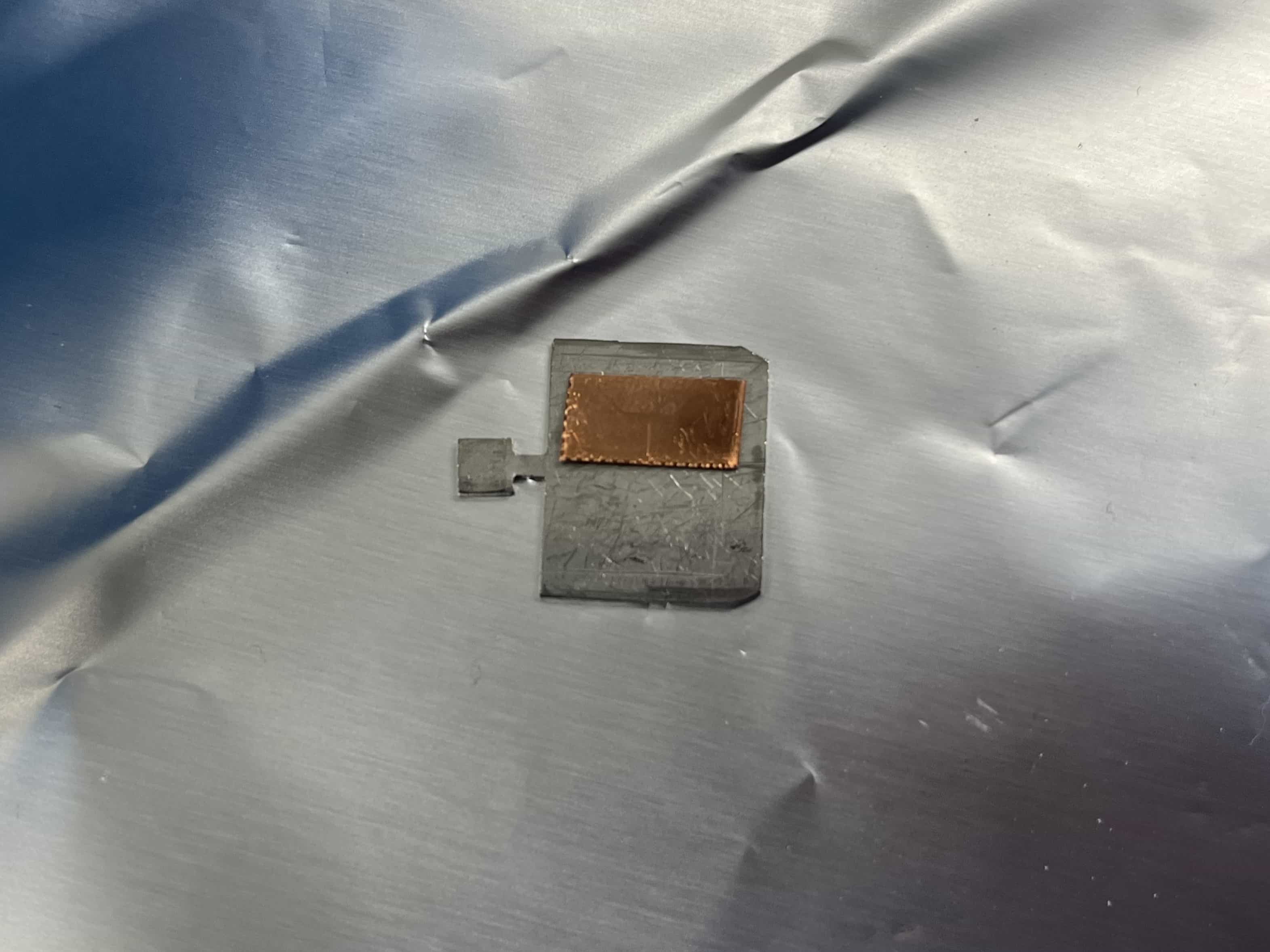

④ 完成図
② シールした部分にペレットをセットする
③ 封入箇所の上半分をシールする
④ 完成図
液体
準備物

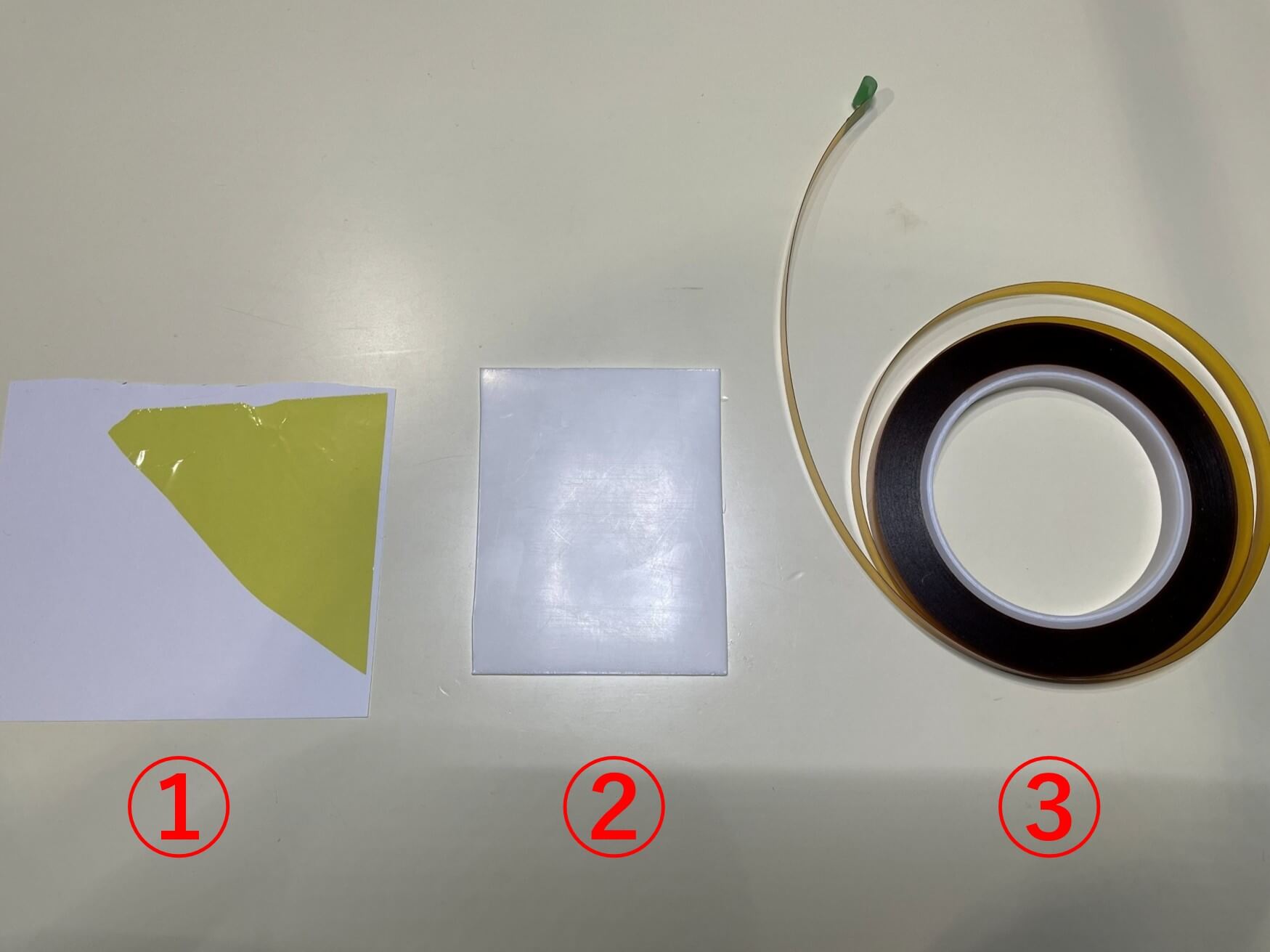

フィルム類
① カプトンフィルム：5μm厚
② テフロンフィルム：1.0mm厚
③ カプトン両面テープ：145μm厚
② テフロンフィルム：1.0mm厚
③ カプトン両面テープ：145μm厚

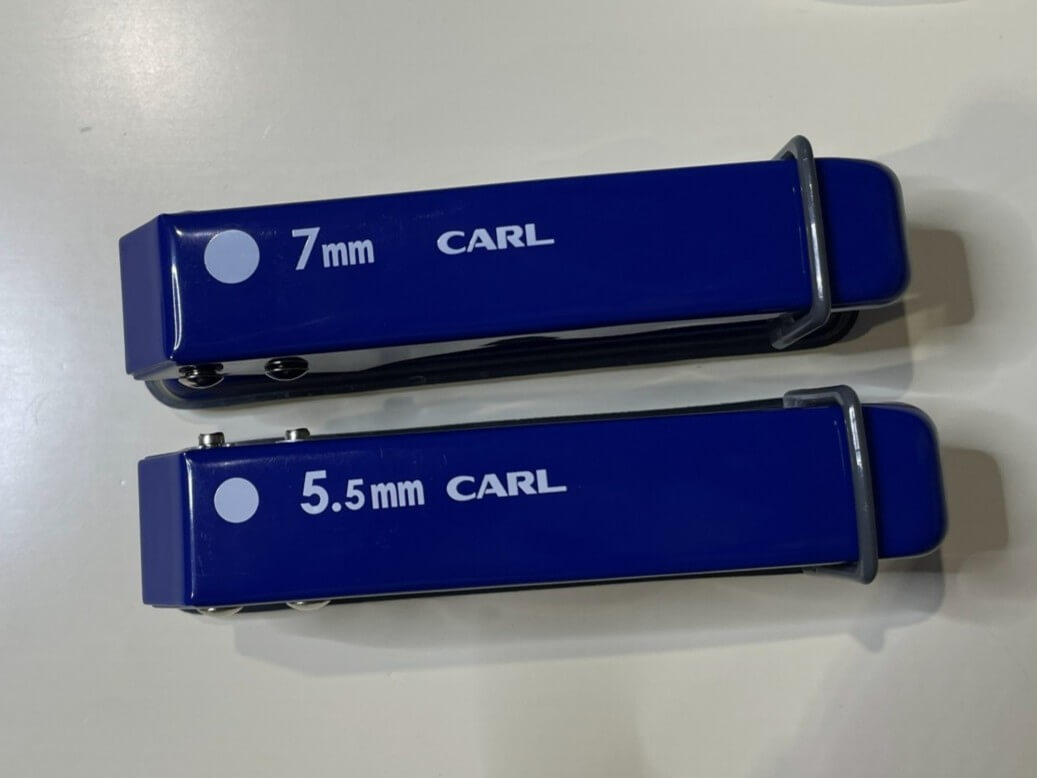

穴あけパンチ
5.5 or 7mm径
※サイズは目安です。使用するサンプル等に合わせて調整してください。
1

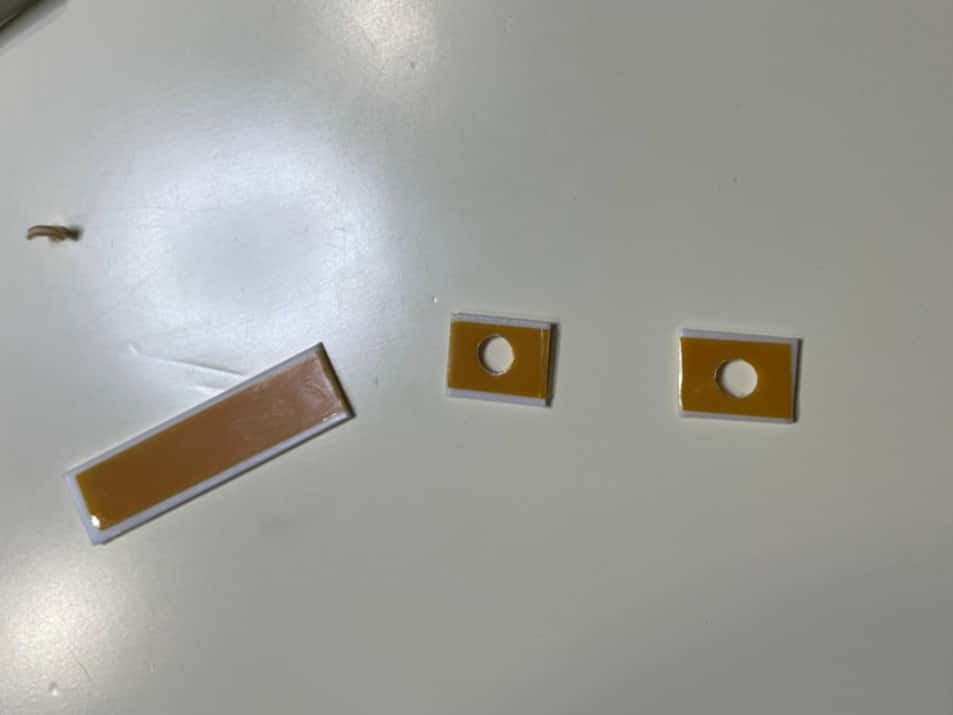

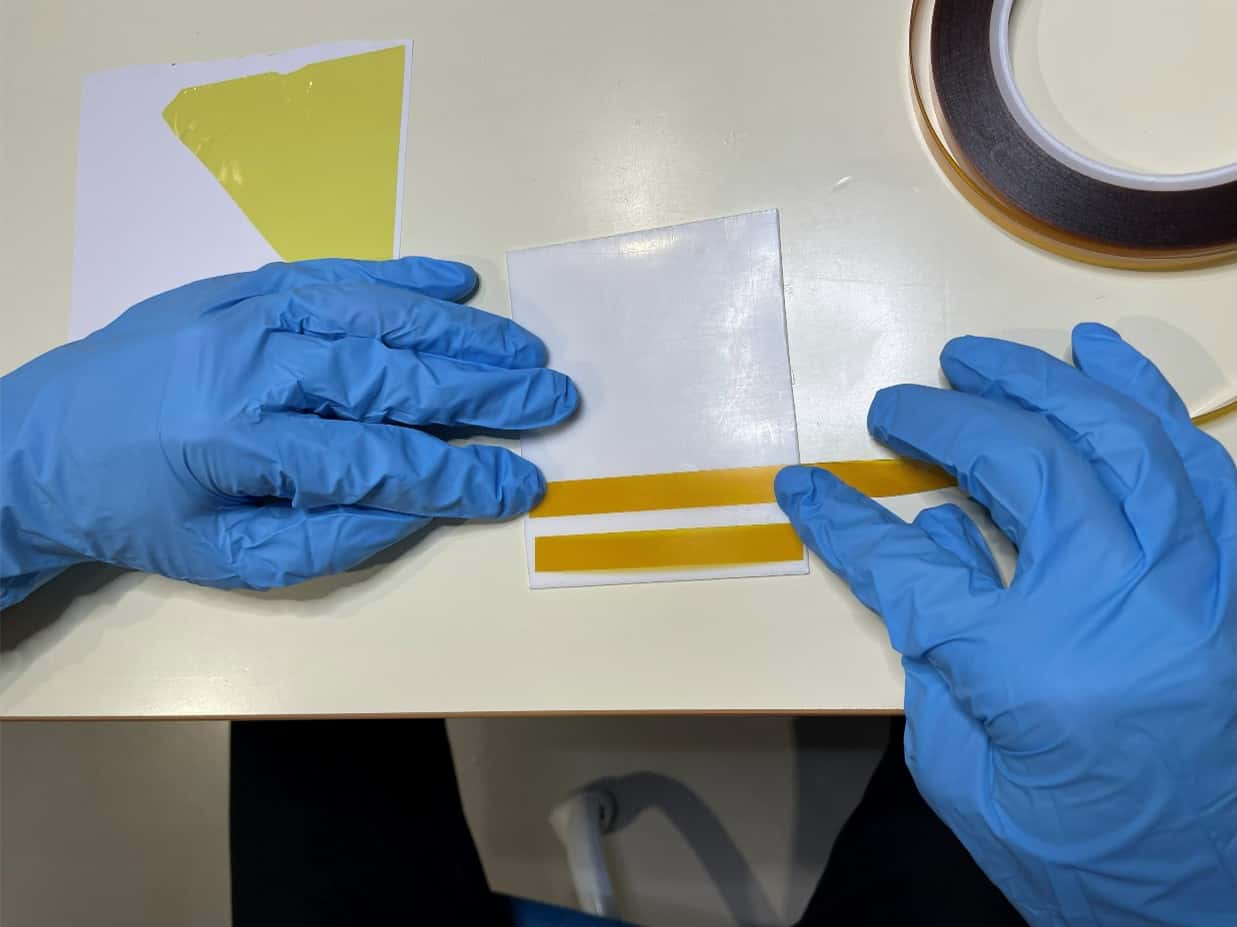

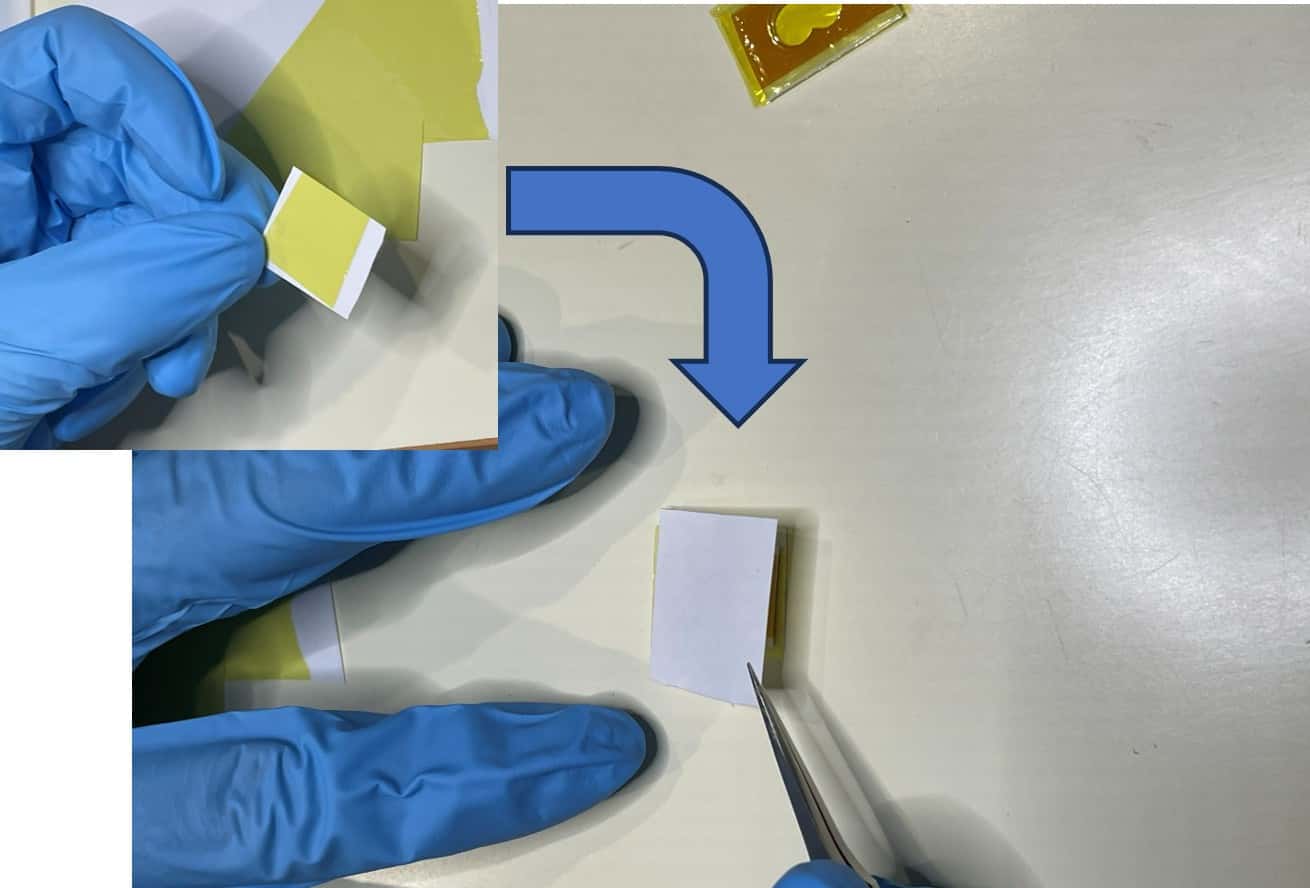

カプトン両面テープを切り出す
2
カプトン両面テープの片側の透明フィルムをはがす
3
テフロンシートの裏表に透明フィルムをはがしたカプトン両面テープをつける
4
カプトン両面テープをつけたテフロンフィルムを切り出す
5

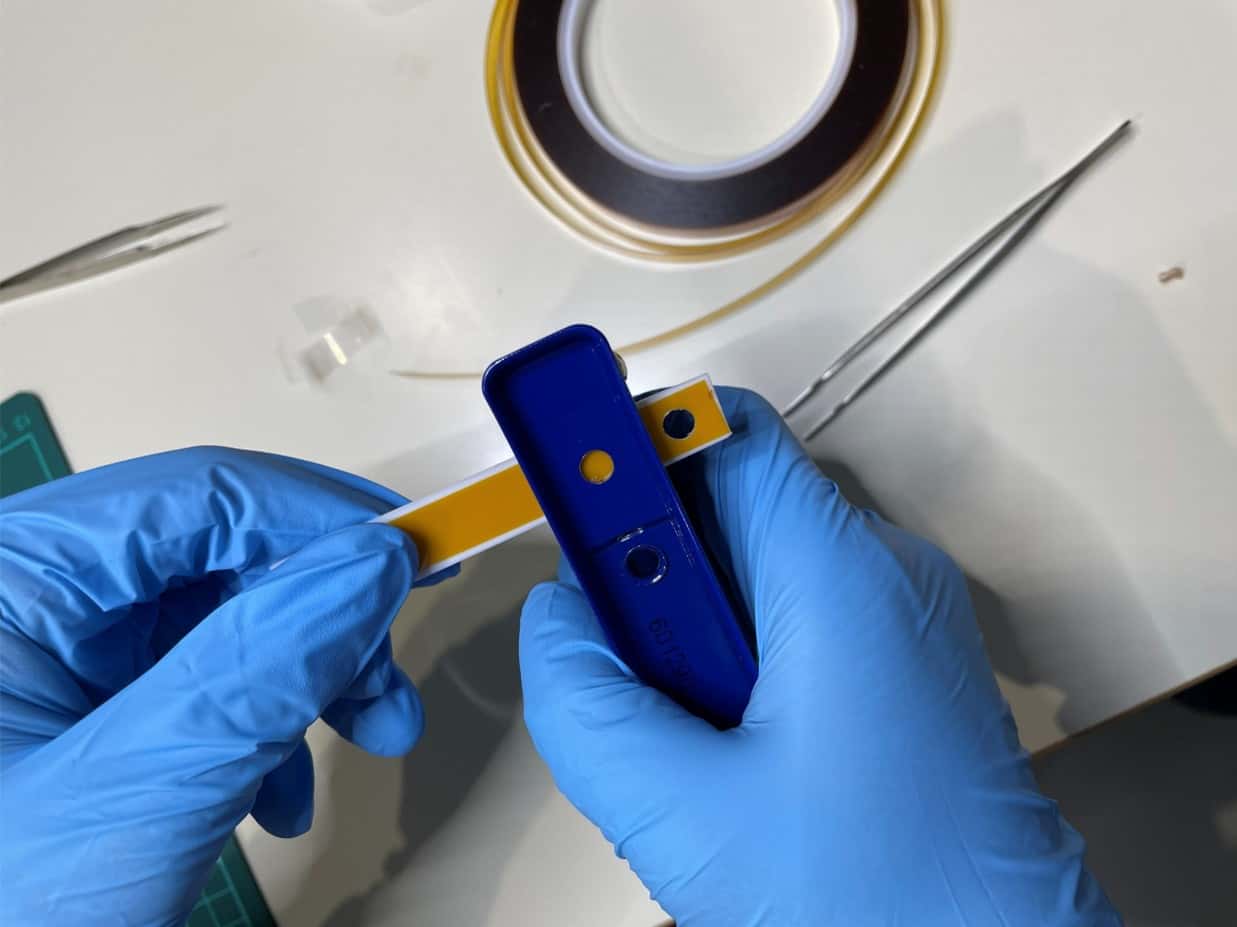

穴あけパンチで中心に穴（雪だるまのような）をあける
6

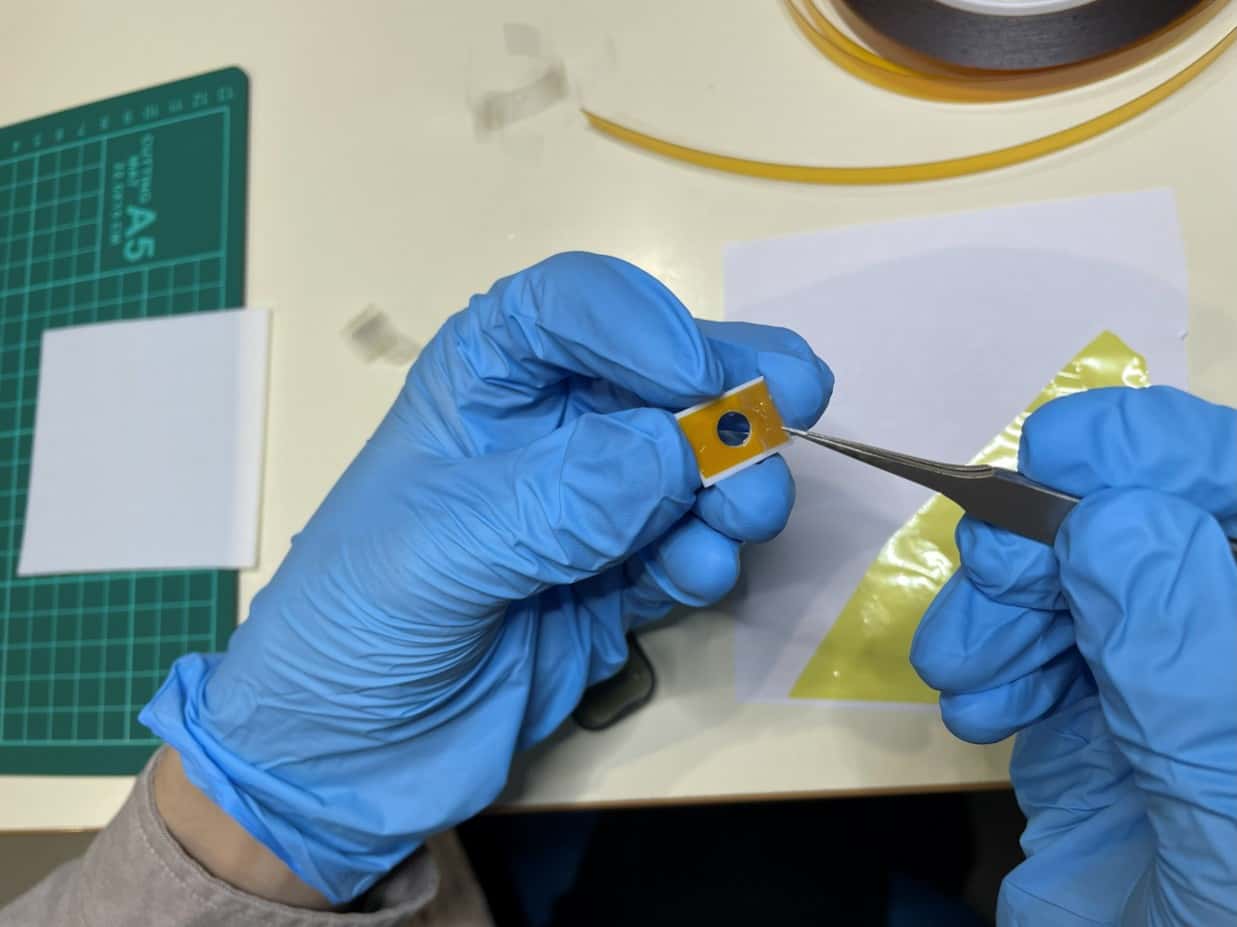

セルを切り出す
7
カプトン両面テープの片側の透明フィルムをはがす
8
カプトンフィルムに貼り、溶液を入れる前のセルが完成
9
カプトン両面テープの片側の透明フィルムをはがす
10

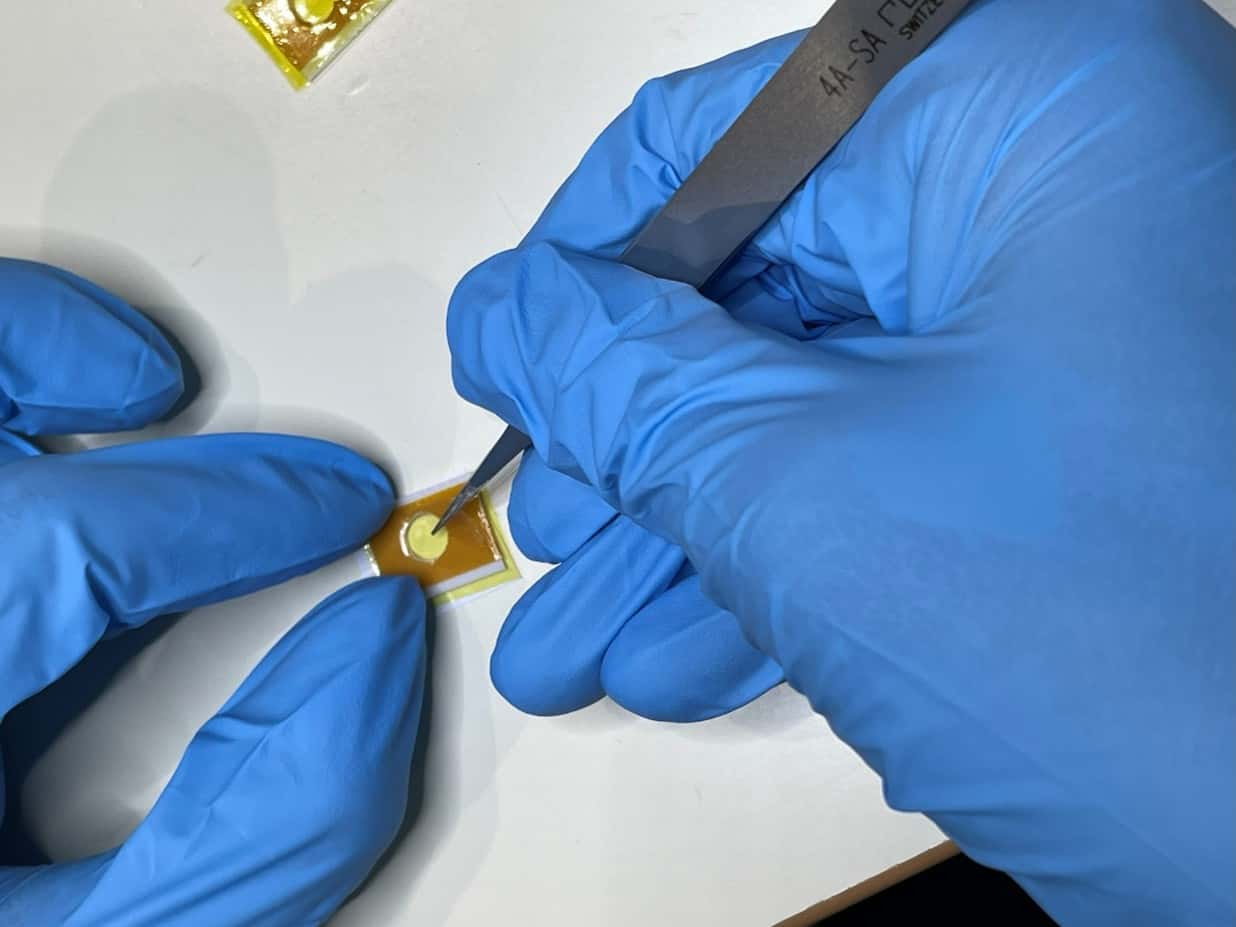

溶液が溢れないように注入する
11
溶液注入後のセルにカプトンフィルムをかぶせる
12
完成図
大型サンプル(バルク・薄膜担持基板等)
準備物
カーボンテープ

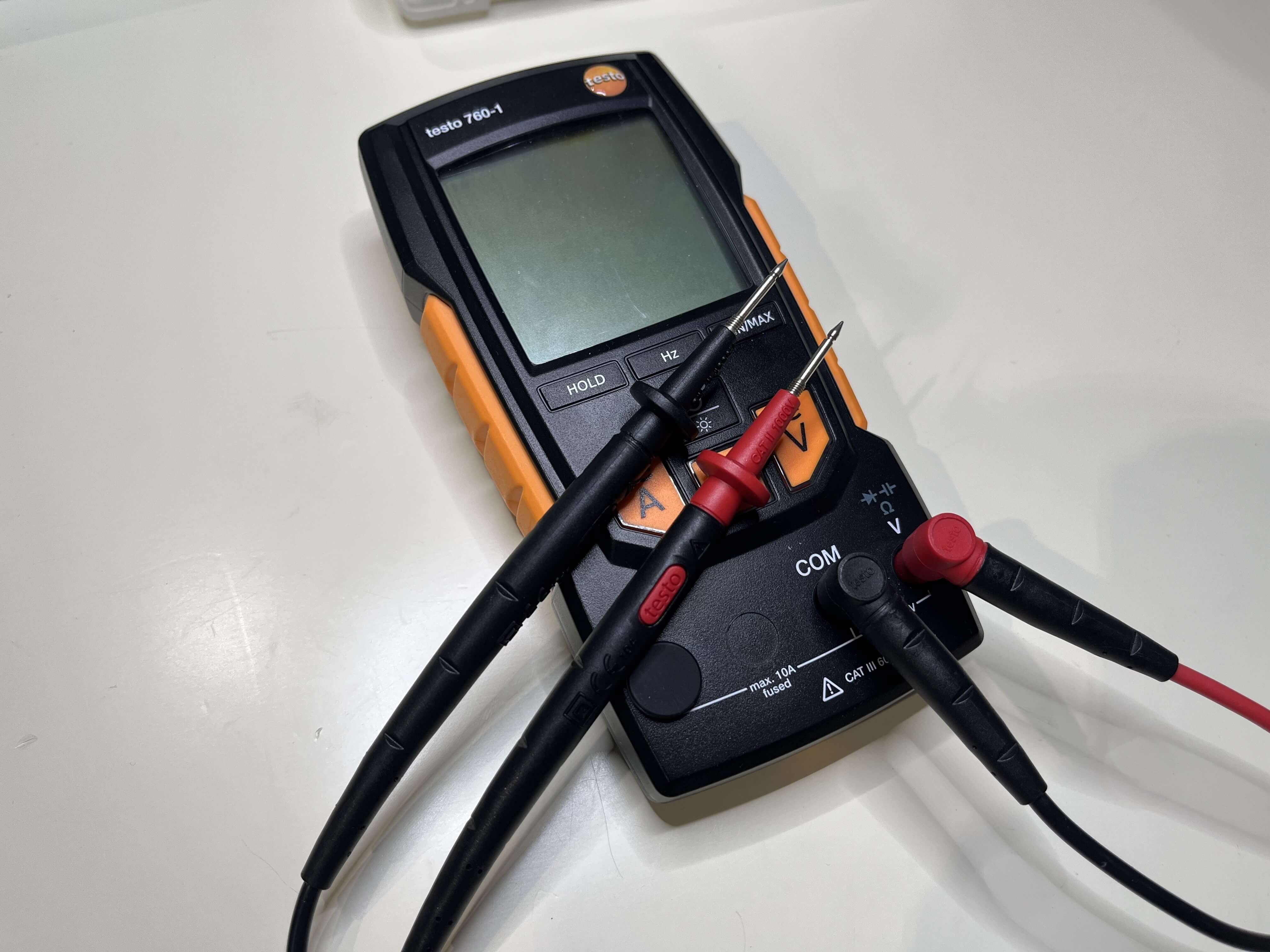

テスター

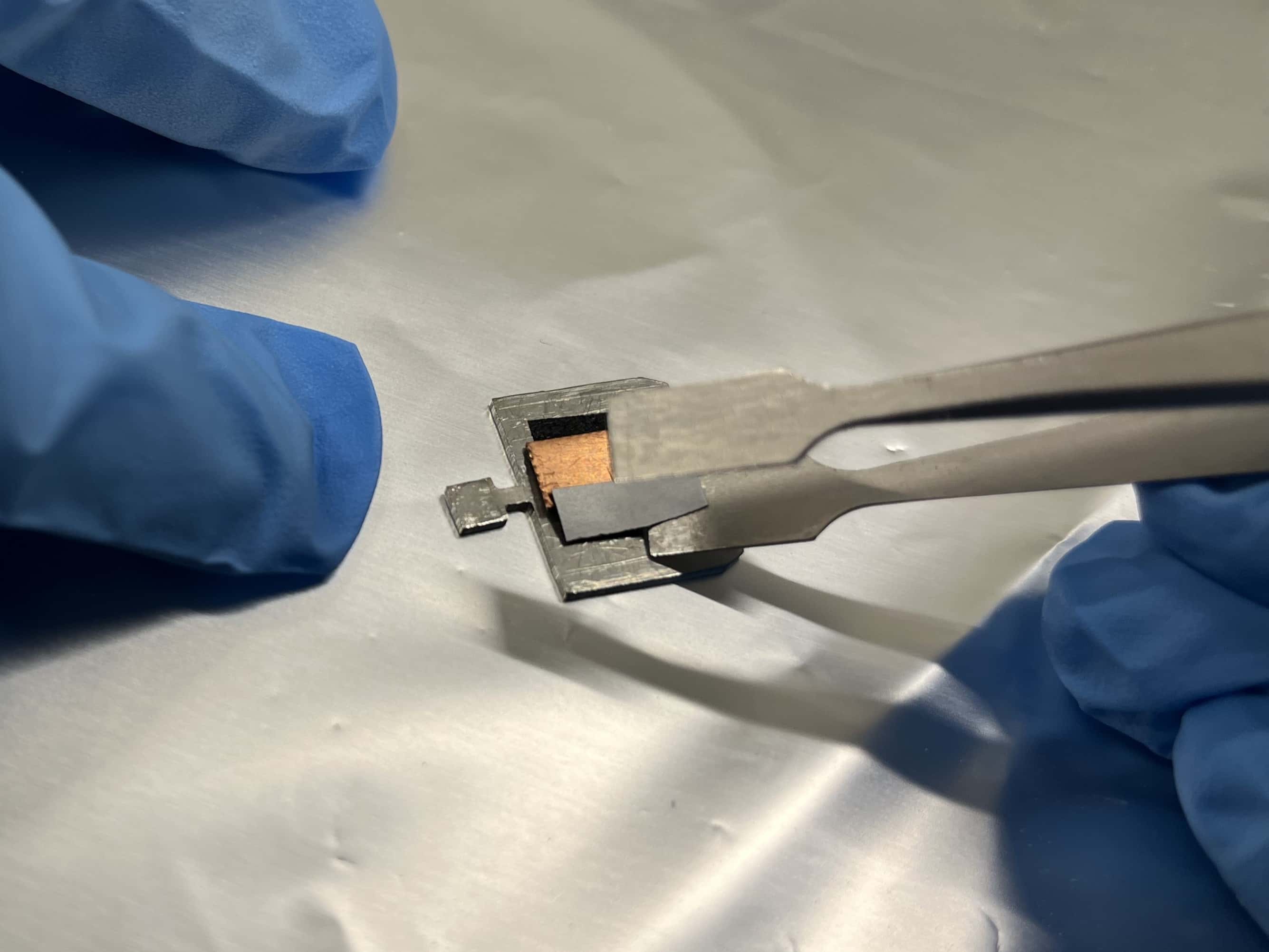

1
カーボンテープを切り出し、サンプルプレートに貼付け
2
サンプルを貼付け

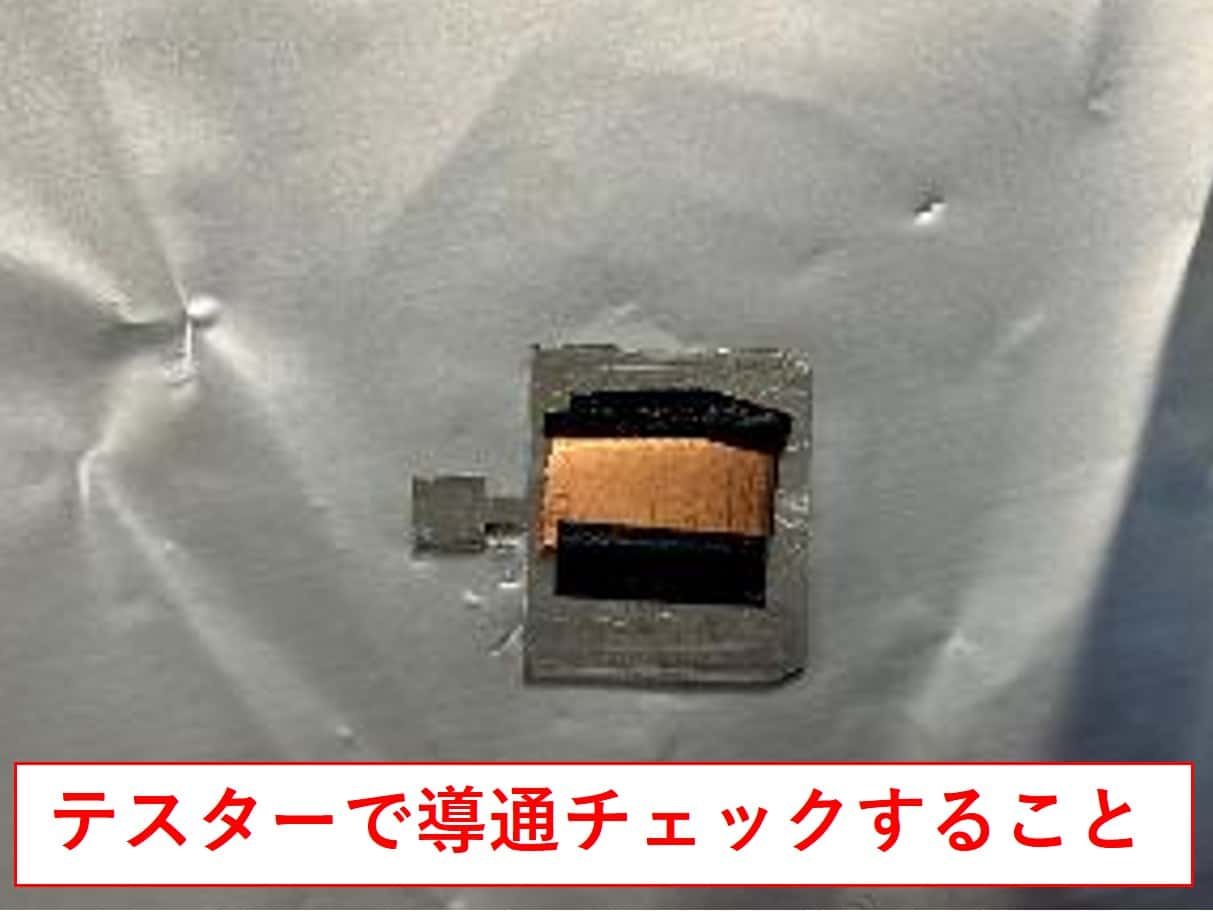

Ex. 絶縁物や薄膜担持基板等、導通が良くない場合
1
カーボンテープを切り出し、サンプルプレートに貼付け
2
サンプルを貼付け
3

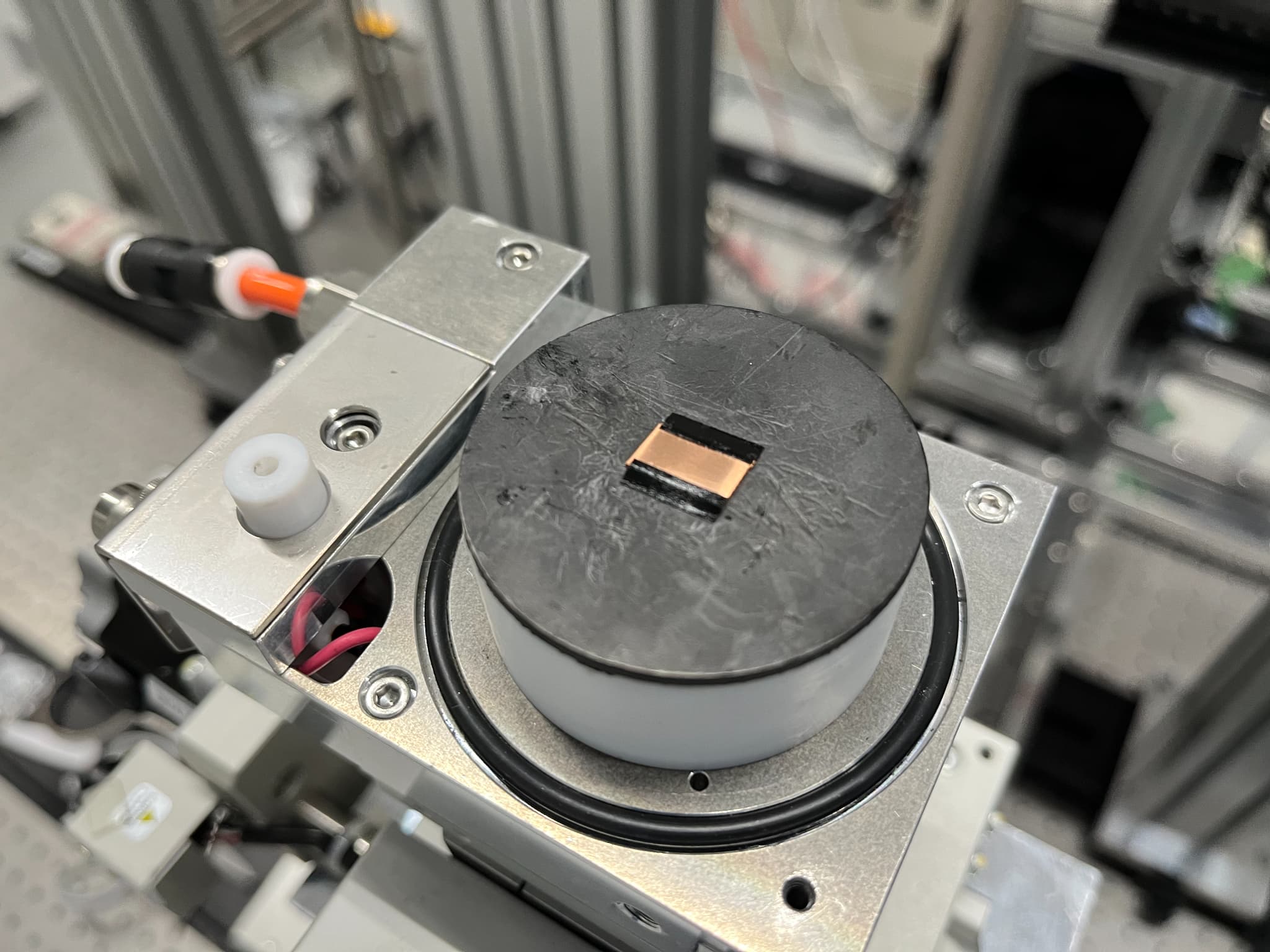

サンプルの上面からプレートへカーボンテープを貼付け
4
完成図
5
転換電子用イオンチャンバー使用時
